シングルジャケット
シングルアーマー
WTC™（SJSA-WTC™）
SJSA-WTC™は、ジャケット（シース）一層構造を採用しています。
従来の二層シース構造を見直し、世界トップクラスの細径で軽量な光ファイバケーブルを実現しました。
鉄道線路沿いや土中直埋設、鳥獣害の恐れがあるルーラル・地下エリアなど、
機械強度が求められる環境における布設用途においても問題なく使用できます。
通信データ量は増大が続く一方、都市部ではケーブルを布設可能なスペースが飽和しつつあります。SJSA-WTC™を採用することにより、都市部の地下エリアや都市間を結ぶ鉄道網を利用したネットワークをより効率的に構築でき、ルーラルエリアにおける通信サービス拡大向上に貢献できます。

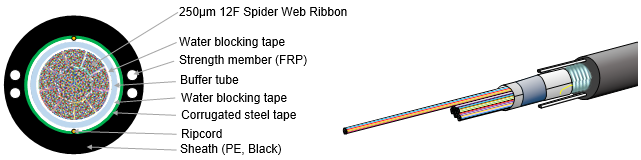

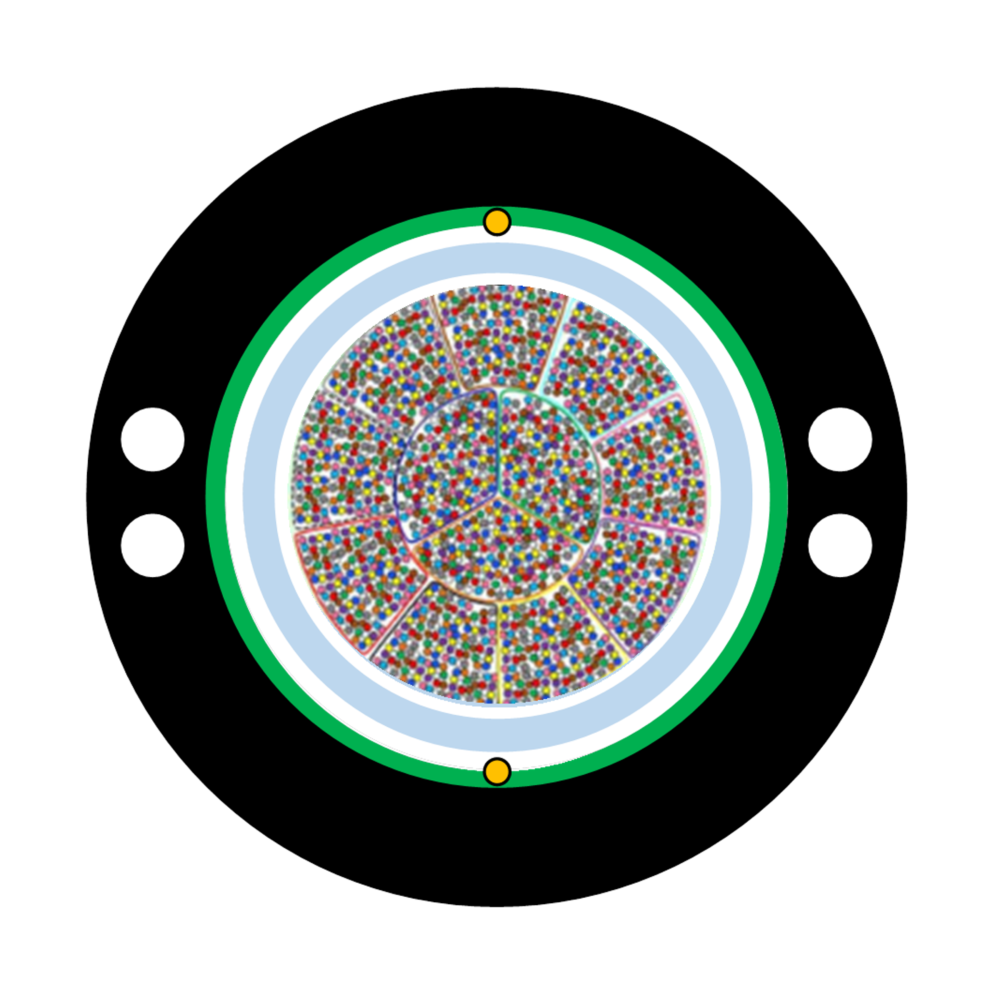

SJSA-WTC™の構造
特長１. 細径、軽量化
■ジャケット⼀層構造の採用で、従来の二層シース構造WTC®と比較して断面積で約 31％細径化
■内層ジャケットを省いたことで材料の質量を約 25％削減し、環境負荷低減も実現
特長２. 作業性の向上
■ジャケット⼀層構造の採用で、従来の二層シース構造と比べ、光ファイバをケーブルから取り出す際の作業性が大きく向上
特長３. 機械強度
■設計の最適化により、従来の二層シース構造と同等の引張り強度および曲げ強度を実現
■鉄道線路沿いや土中直埋設、鳥獣害の恐れがあるルーラル・地下エリアなど、機械強度が求められる環境における布設
用途においても問題なく使用可能
用途
■地下配線
■土中直接埋設

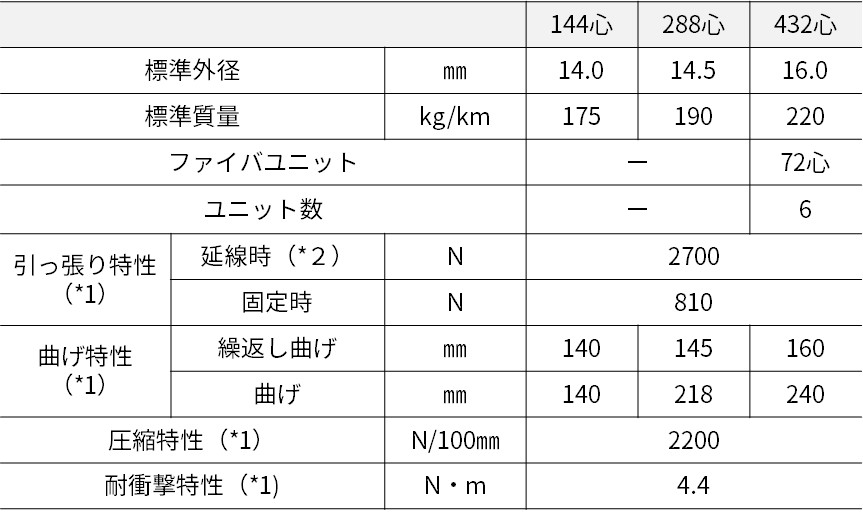

構造および機械特性
*1：参照規格はTelcordia GR-20
*2：フジクラ推奨工法による
光ファイバの特性
| ファイバ数 | ファイバ径 | ファイバピッチ | ファイバ種類 | MFD | 伝送損失（dB/km） | ||
| 1300nm | 1383nm （*3、4） | 1500nm | |||||
| 144心～432心 | 250μm | 250μm | Ace （ITU-T G.652.D､.657.A1） | 9.2±0.4μm | 0.4以下 | 0.4以下 | 0.3以下 |
*3：Hydrogen aging後の値はIEC60793-2-50による
*4：光ファイバ状態での値
| ファイバ数 | ファイバ径 | ファイバピッチ | ファイバ種類 | MFD | 伝送損失（dB/km） | ||
| 1300nm | 1383nm （*3、4） | 1500nm | |||||
| 144心～432心 | 250μm | 250μm | Ace （ITU-T G.652.D､.657.A1） | 9.2±0.4μm | 0.4以下 | 0.4以下 | 0.3以下 |
*3：Hydrogen aging後の値はIEC60793-2-50による
*4：光ファイバ状態での値
| ファイバ数 | ファイバ径 | ファイバピッチ | ファイバ種類 | MFD | 伝送損失（dB/km） | ||
| 1300nm | 1383nm （*3、4） | 1500nm | |||||
| 144心～432心 | 250μm | 250μm | Ace （ITU-T G.652.D､.657.A1） | 9.2±0.4μm | 0.4以下 | 0.4以下 | 0.3以下 |
*3：Hydrogen aging後の値はIEC60793-2-50による
*4：光ファイバ状態での値
環境特性
| 温度サイクル | 作業温度 | ｰ30℃～60℃ |
| 使用温度 | ｰ40℃～70℃ | |
| 保管温度 | ｰ40℃～70℃ |
適用規格
| 規格 | 番号 |
| Telcordia | GR-20 |
