530 nm帯
偏波保持ファイバ

フジクラのPANDAファイバは高い寸法精度と円形の応力付与部により優れた偏波保持を実現しております。長年培ったファイバ設計および製造技術をもとに、 PANDAファイバは低損失、低偏波クロストーク、融着接続や光コネクタに適した構造を実現しております。


カタログダウンロード

特長

・530 nm帯(緑色光)の伝送が可能
・低損失、低偏波クロストークといった優れた光学特性
・RoHS指令対応

仕様

項目SM53-PS-U40DSM53-PS-H90D
波長帯530 nm帯
モードフィールド径 (μm)4.2± 0.5 @ 630 nm
コア偏心量 (μm)≤ 0.5
クラッド外径(長径) (μm)125 ± 1
伝送損失 (dB/km)≤15 @ 630 nm
カットオフ波長 (nm)450 – 530
偏波クロストーク (dB/100m)≤ -30 @ 630 nm
ビート長 (mm)≤ 2.0 @ 630 nm
許容曲げ半径1 %プルーフ品:R30 mm(*) / 2 %プルーフ品:R20 mm
被覆材質UV硬化型樹脂UV硬化型樹脂/
ポリエステル
エラストマー(黒)
被覆外径 (μm)400 ± 15900 ± 100

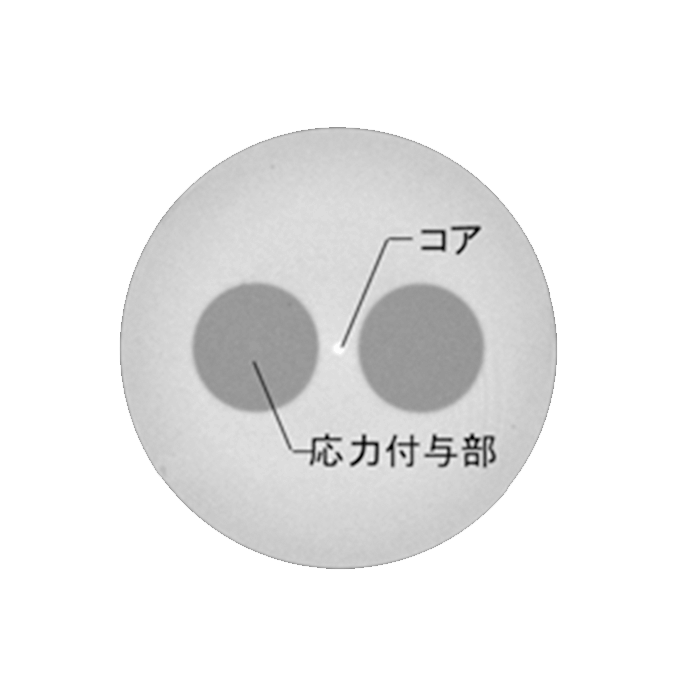

断面イメージ

*標準品は1 %プルーフ品です。別途、2 %プルーフ品での対応も可能です。
2 %プルーフ品は型番末尾に-Hが加わります。 (型番例:SM53-PS-U40D-H)
