Cubierta individual Armadura única WTC™
(SJSA-WTC™)
SJSA-WTC™ utiliza una estructura de una sola cubierta en lugar de la estructura convencional de doble cubierta (apantallada). Logramos así un cable de fibra óptica aún más ligero y con un diámetro optimizado. Puede utilizarse en entornos en los que se requiere mayor resistencia mecánica, como entornos ferroviarios, enterrados directamente en el suelo, así como en zonas rurales/subterráneas en las que hay riesgo de daños causados por parte de roedores.
A medida que el tráfico de datos sigue aumentando a nivel mundial, las zonas urbanas están llegando a la plena saturación del espacio disponible para la instalación de nuevos cables. La tecnología SJSA-WTC™ permite construir redes de telecomunicaciones de manera más eficiente en áreas subterráneas de regiones urbanas y utilizar además las redes ferroviarias o de metro y suburbanos, que conectan barrios y ciudades entre sí, para lograr la expansión y mejora de los servicios de comunicación en esas áreas.

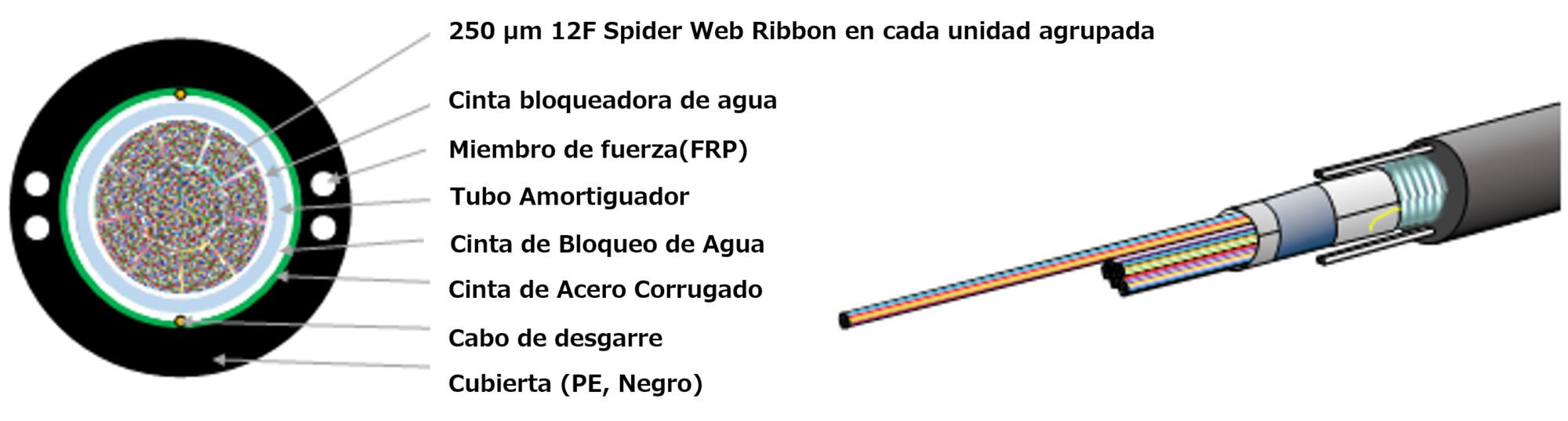

Estructura del cable SJSA-WTC™
Característica 1. Diámetro pequeño, cable ligero
■La estructura de una sola cubierta logra una reducción del 31% en el área de sección transversal asi como una reducción del
25% del peso en comparación con los cables convencionales de doble cubierta (apantallados).
Característica 2. Funcionalidad mejorada
■La accesibilidad a las fibras ópticas de los cables a través la eliminación de la cubierta es mucho más fácil y rápida que
con los cables convencionales.
Característica 3. Resistencia mecánica
■Logra una alta densidad de fibras sin comprometer la resistencia mecánica requerida (resistencia a
la tracción, resistencia a la flexión, etc.) gracias a la optimización de su diseño.
■Este tipo de cable es el más decuado para la instalación en
entornos que requieren resistencia mecánica, incluidos los entornos de ferrocarril y trenes metropolitanos, pudiéndolos
enterrar directamente en el suelo, y en zonas rurales/subterráneas donde existe riesgo de daños causados por parte de
roedores.
Aplicación
■Conducto
■Directa enterrada
Características físicas y mecánicas
| 144F | 288F | 432F | |||
| Diámetro del cable (en aprox.) | mm (in.) | 14.0 (0.551) | 14.5 (0.571) | 16.0 (0.630) | |
| Peso del cable (en aprox.) | kg/km (lbs/1000ft) | 175 (118) | 190 (121) | 220 (148) | |
| Recuento de fibras en la unidad agrupada | – | 72F | |||
| Número de unidades agrupadas | – | 6 | |||
| Rendimiento de tracción (*1) | Corto plazo (*2) | N | 2700 | ||
| Largo plazo | N | 810 | |||
| Rendimiento de tracción (*1) | Flexión cíclica | mm | 140 | 145 | 160 |
| Curvatura del cable | mm | 140 | 218 | 240 | |
| Fuerza de compression(*1) | N/100mm | 2200 | |||
| Resistencia a los impactos( *1) | N・m | 4.4 | |||
*1. Norma de referencia : Telcordia GR-20
*2. Siga el procedimiento adecuado que Fujikura recomienda para tirar del cable.
Características de la fibra óptica
| Número de fibras | Diámetro de la fibra | Espaciado de la fibra | Tipo de fibra | MFD | Atenuación máxima (cableada) (dB/km) | ||
| 1310 nm | 1383 nm (*3, 4) | 1550 nm | |||||
| 144F to 432F | 250 µm | 250 µm | Ace (ITU-T G.652.D y G.657.A1) | 9.2 ± 0.4 µm | ≤ 0.40 | ≤ 0.40 | ≤ 0.30 |
*3. El valor después del envejecimiento por hidrógeno en la fibra óptica de acuerdo con el procedimiento de prueba IEC 60793-2-50.
*4. El valor antes del proceso de coloreado
Características ambientales
| Ciclo de temperatura | Instalación | -30°C to 60°C (-22°F to +140°F) |
| Funcionamiento | -40°C to 70°C (-40°F to +158°F) | |
| Transporte/Almacenamiento | -40°C to 70°C (-40°F to +158°F) |
Calificación
| Órgano rector | Código estándar |
| Telcordia | GR-20 |
