Einzelmantel Einzelarmierung WTC™
(SJSA-WTC™)
SJSA-WTC™ verwendet anstelle einer herkömmlichen Doppelmantelstruktur eine Einzelmantelstruktur. Wir haben ein leichtes Glasfaserkabel mit einem rekordbrechenden Durchmesser erreicht. Es kann in Umgebungen eingesetzt werden, in denen mechanische Festigkeit erforderlich ist, wie entlang von Eisenbahngleisen, die direkt im Boden vergraben sind, und in ländlichen/unterirdischen Gebieten, in denen die Gefahr von Wildschäden durch Nagetiere besteht.
Während der Datenverkehr weltweit weiter zunimmt, erreichen urbane Gebiete eine Sättigung des verfügbaren Raumes für die Kabelinstallation. SJSA-WTC™ ermöglicht den effizienteren Aufbau von Telekommunikationsnetzen in unterirdischen Gebieten städtischer Gebiete und die Nutzung von Eisenbahnnetzen, die Städte verbinden, sowie den Ausbau und die Verbesserung von Kommunikationsdiensten in ländlichen Gebieten.

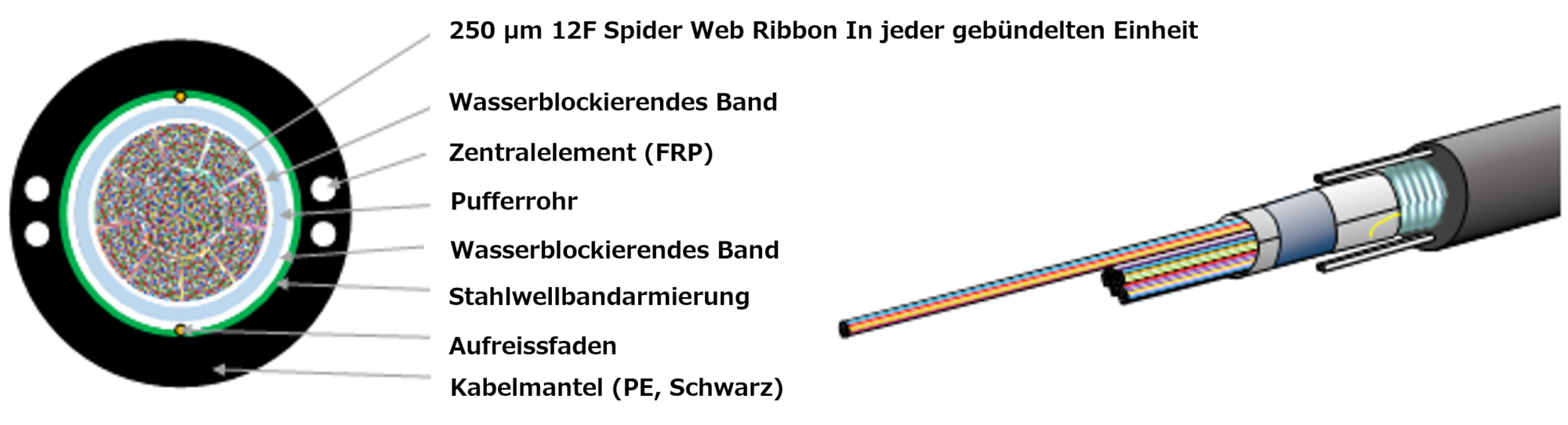

Struktur von SJSA-WTC™
Merkmal 1. Kleiner Durchmesser, leicht
■Einfachmantelstruktur erzielte eine Verringerung der Querschnittsfläche um ca. 31 % und eine Gewichtsreduzierung
um 25 % im Vergleich zu herkömmlichen Doppelmantelprodukten.
Merkmal 2. Verbesserte Verarbeitbarkeit
■Die Zugänglichkeit zu Glasfasern aus Kabeln durch Abziehen des Mantels ist gegenüber bestehenden Produkten stark
verbessert.
Merkmal 3. Mechanische Festigkeit
■Erzielte hohe Dichte, ohne die erforderliche mechanische Festigkeit (Zugfestigkeit, Biegefestigkeit usw.) zu beeinträchtigen
durch Entwurfsoptimierung.
■Geeignet für den Einbau in Umgebungen, die mechanische Festigkeit erfordern, einschließlich Eisenbahngleisen, die direkt im
Boden vergraben sind, und in ländlichen/unterirdischen Gebieten, in denen die Gefahr von Wildschäden durch Nager besteht.
Application
■Leitung
■direkt begraben
Physikalische und Mechanische Eigenschaften
| 144F | 288F | 432F | |||
| Kabeldurchmesser (in ca.) | mm (in.) | 14.0 (0.551) | 14.5 (0.571) | 16.0 (0.630) | |
| Kabelgewicht (in ca.) | kg/km (lbs/1000ft) | 175 (118) | 190 (121) | 220 (148) | |
| Faseranzahl in Bündeleinheit | – | 72F | |||
| Anzahl der gebündelten Einheiten | – | 6 | |||
| Zugfestigkei (*1) | Kurzfristig(*2) | N | 2700 | ||
| Langfristig | N | 810 | |||
| Biegeradius (*1) | Cyclische Biegung | mm | 140 | 145 | 160 |
| Kabelbogen | mm | 140 | 218 | 240 | |
| Druckfestigkeit(*1) | N/100mm | 2200 | |||
| Stoßfestigkeit(*1) | N・m | 4.4 | |||
*1. Referenzstandard: Telcordia GR-20
*2. Bitte befolgen Sie die von Fujikura empfohlene Vorgehensweise zum Ziehen von Seilen.
Optische Faser-Eigenschaften
| Faseranzahl | Faserdurchmesser | Faserabstand | Fasertyp | MFD | Maximale Dämpfung (kabelgebunden) (dB/km) | ||
| 1310 nm | 1383 nm (*3, 4) | 1550 nm | |||||
| 144F to 432F | 250 µm | 250 µm | Ace (ITU-T G.652.D und G.657.A1) | 9.2 ± 0.4 µm | ≤ 0.40 | ≤ 0.40 | ≤ 0.30 |
*3. Der Wert nach der Alterung der optischen Faser mit Wasserstoff gemäß dem Prüfverfahren IEC 60793-2-50.
*4. Der Wert vor dem Färbeprozess
Umweltmerkmale
| Temperaturzyklen | Installation | -30°C to 60°C (-22°F to +140°F) |
| Betrieb | -40°C to 70°C (-40°F to +158°F) | |
| Transport/Lagerung | -40°C to 70°C (-40°F to +158°F) |
Qualifikation
| Regulierungsbehörde | Standardcode |
| Telcordia | GR-20 |
