メカニカルスプライス素子

カタログダウンロード

メカニカルスプライス素子

■φ0.25mm素子同士専用の素子とφ0.25mm素子とφ0.9mm心線の両方に対応した素子の2種類を用意しています。(0.9mm光ファイバ心線は熱可塑性樹脂被覆のものをご使用ください。)
■50個単位でのご納入となります。
■必要工具についてはお問合せください。

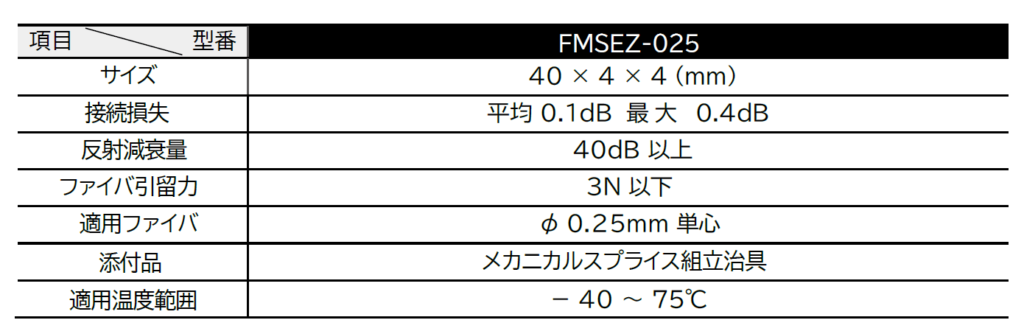

メカニカルスプライス
0.25 専用簡易治具

MS/EZ単心メカニカルスプライス・FAST®-SC光コネクタ組立用工具セット

■メカニカルスプライス、FAST®-SC光コネクタを組み立てるために必要な、工具一式をケースに収納した工具セットです。

コード組立用治具
(FAST SC CORD ASSEMBLY TOOL)

③、⑨、⑪に、型番はありません。
※はオプション●の横の数字は個数、数字のないものは1個
*1 : FAST(N)-SCコネクタ(ドロップ用)には③⑦、
      FAST(N)-SCコネクタ(素線用)には①⑦⑨が添付されます。
*2 : 0.9mm心線を取り付ける場合は09挿入ガイドまたは
      ファイバカッタのオプションの単心用ファイバセットプレートの
      どちらかが必要です。また、マイクロストリッパ09用も必要です。
*3 : 光コードの場合は、このほかに、ジャケットストリッパ
      (コード外被口出し用)、・ケブラカッタ(抗張力繊維切断用)が必要です。
*4 : 推奨ファイバカッタCT-08、CT-50

ケーブルクランプ2mm用
(CABLE CLAMP 2MM ASSEMBLE)

ケーブルクランプ3mm用
(CABLE CLAMP 3MM ASSEMBLE)

メカニカルスプライス接続の原理と注意点

■メカニカルスプライス接続の原理

メカニカルスプライス接続は、メカニカルスプライス素子(図1)を用います。内部は図2 の様な構造になっており、V 溝により光ファイバ素線の軸を合わせ、押さえ部材により押圧を掛けることで、接続されるファイバ同士の状態を維持します。素子中央部には、光の反射を抑え、良好な接続値を得るために屈折率整合剤が充填されており、ファイバ端面は屈折率整合剤を介し接続されます。
 接続作業は、図3 のように接続工具によりメカニカルスプライス素子にクサビを挿入し、V 溝の間隔を広げファイバを挿入可能な状態にして行います。素子の両側からファイバを挿入し、ファイバ同士が突き当たった状態でクサビを抜けば押さえ部材により固定されます。

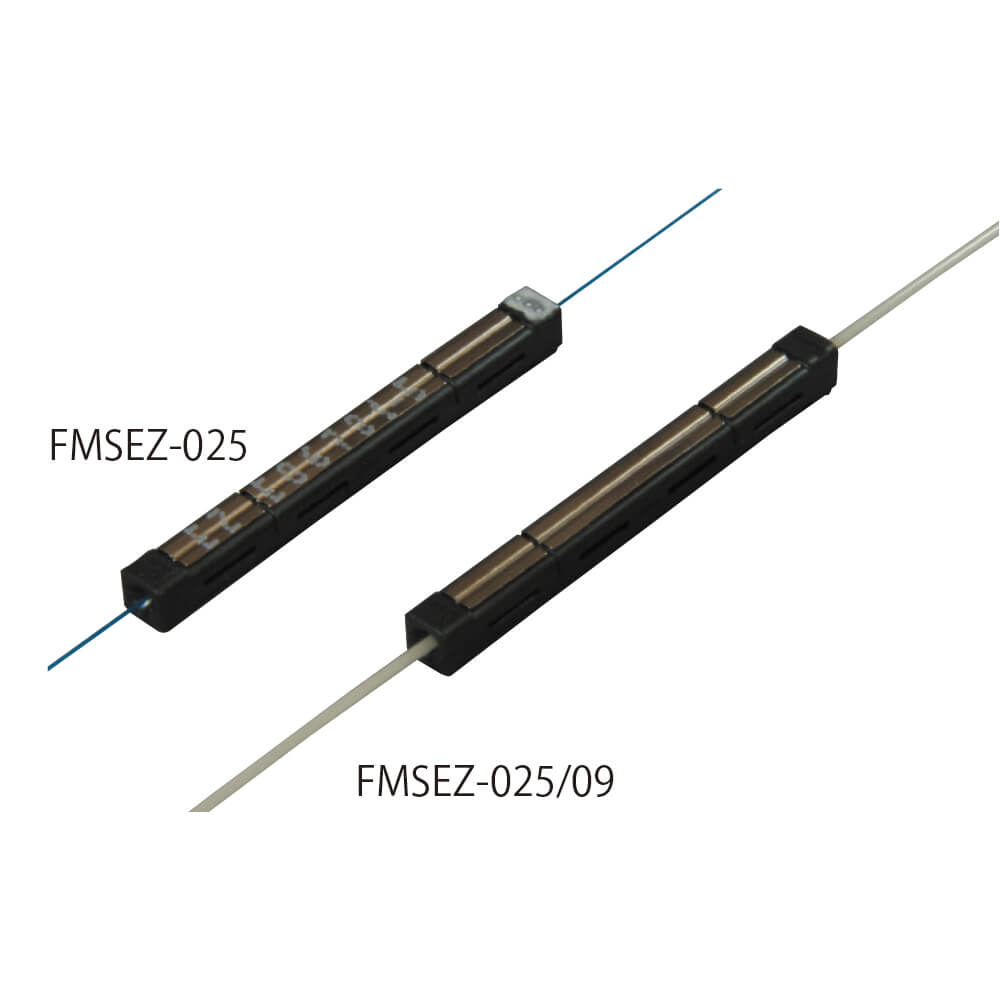

図1 メカニカルスプライス素子

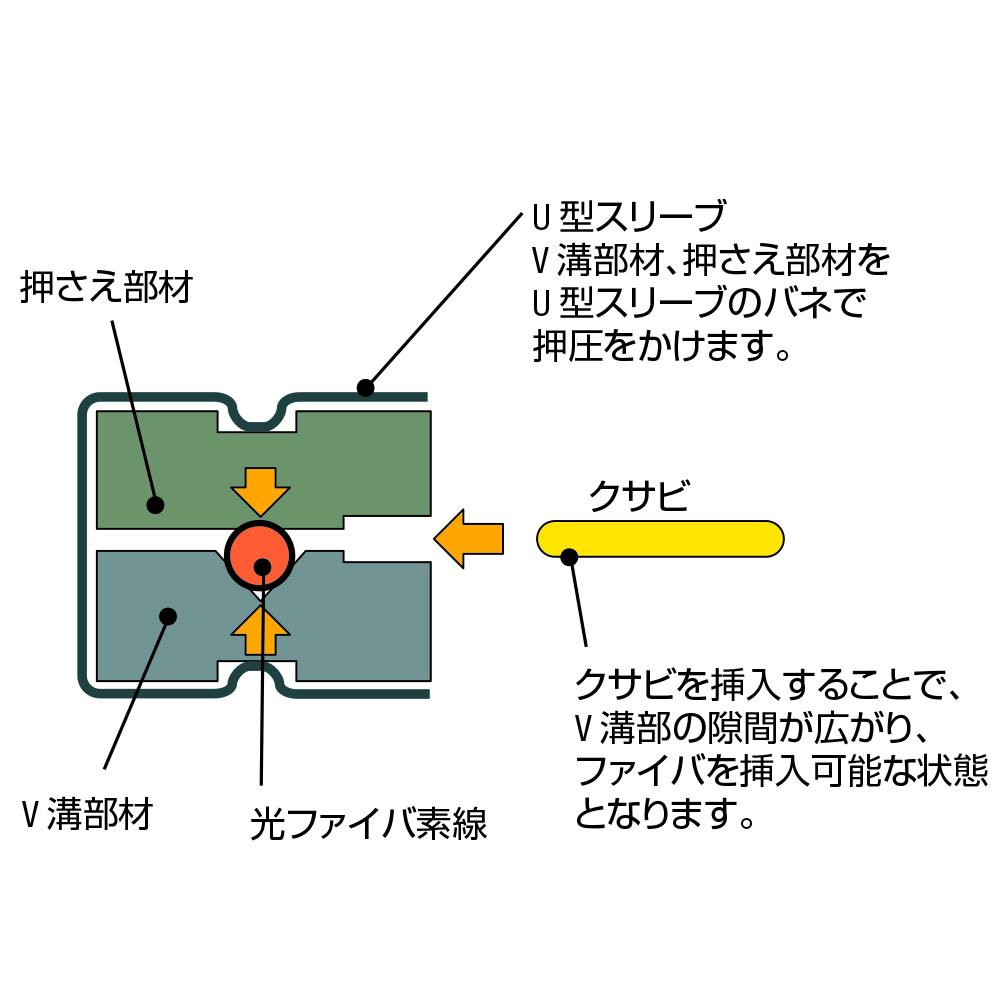

図2 メカニカルスプライスの内部構造

図3 クサビ挿入

■メカニカルスプライス接続における注意点

 施工後の検査で損失不良となる原因として、①ファイバ端面が突き当たっていない、②メカニカルスプライス素子内に異物を巻き込んでいる、③ファイバ端面の状態が悪い場合が考えられます。接続手順および方法を十分確認して、作業することが必要です。

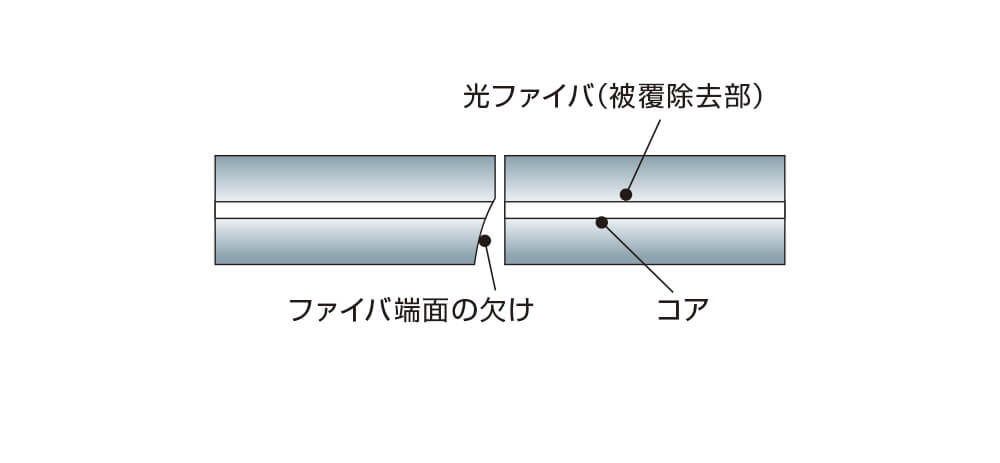

①ファイバ端面が突き当たっていないファイバ端面間隔が広がると接続損も大きくなる

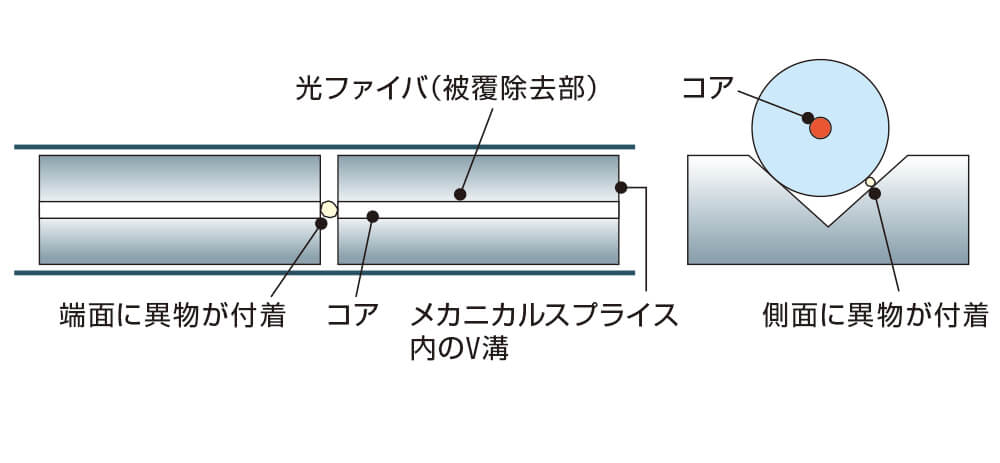

②メカニカルスプライスに異物を巻き込んでいる

③ファイバ端面の状態が悪い
