ケーブルマネジメント
システム
19インチラックへ搭載可能なケーブルマネジメント用製品を各種取り揃えております。これらの製品を組み合わせてご使用いただくことで多様な配線構成及び良好な配線マネジメント環境を構築することができます。
19 インチラック搭載型ケーブルマネジメントシステム
配線トレイ

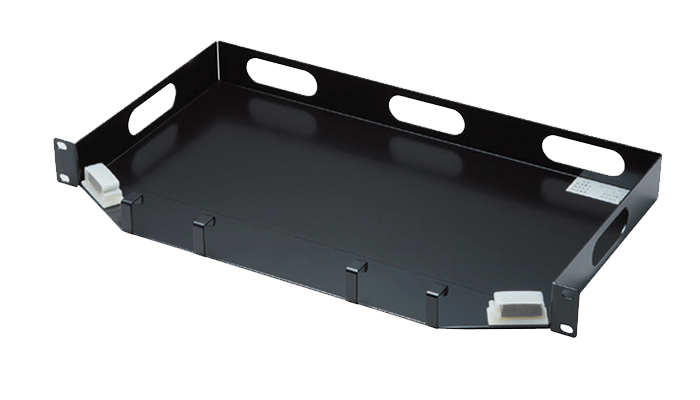

1Uタイプ FBC514T-02
1Uタイプ FTB-R-WMPT (1U)

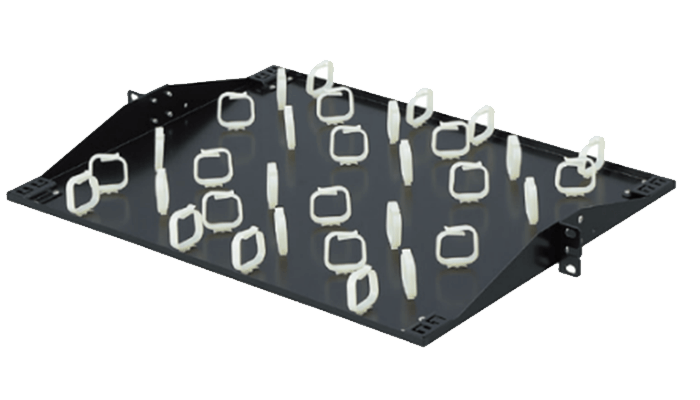

2Uタイプ FTB-R-WMT
■ FTB-223A/235シリーズ､スプリッタモジュールシャーシなどとともに使用し、配線コードの余長を収納することができます。
■ 高さ1Uタイプと2Uタイプをラインナップしています。
■ 前面、背面ともに導入可能なデザインで、パッチコードの収納・配線が容易です。

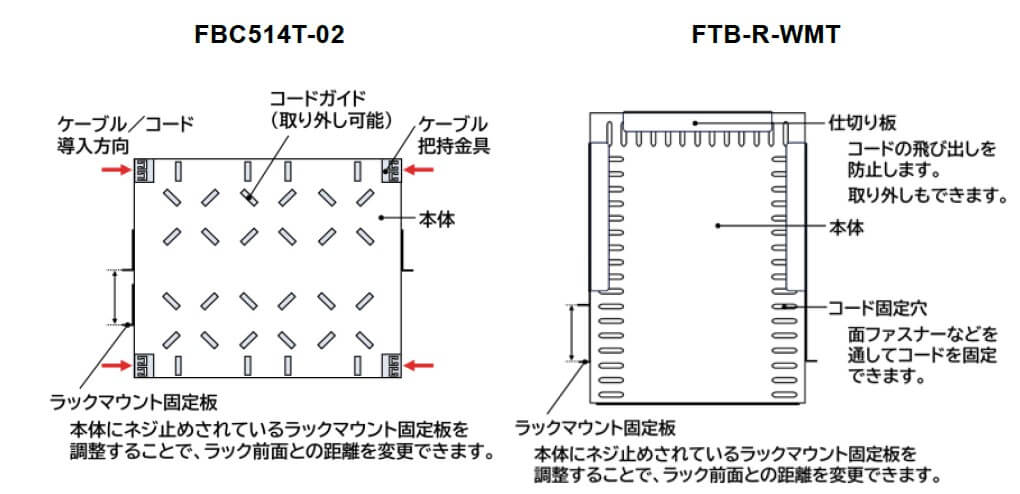

構造（概略)
型番・仕様
| 項目 ＼ 型番 | FBC514T-02 |
| 設置タイプ | 19インチラック（EIA規格） |
| 寸法（mm） | W482×H43×D360（1U） |
| 項目 ＼ 型番 | FTB-R-WMPT (1U) |
| 設置タイプ | 19インチラック（EIA規格） |
| 寸法（mm） | W482×H43×D267（1U） |
| 項目 ＼ 型番 | FTB-R-WMT |
| 設置タイプ | 19インチラック（EIA規格） |
| 寸法（mm） | W482×H88×D590（2U） |

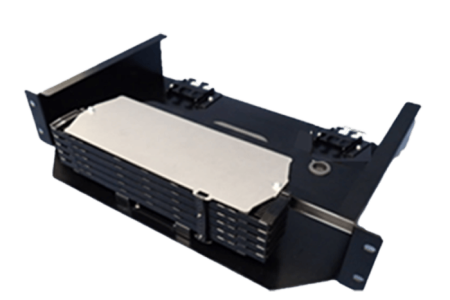

融着ユニット FTB-R-SP50

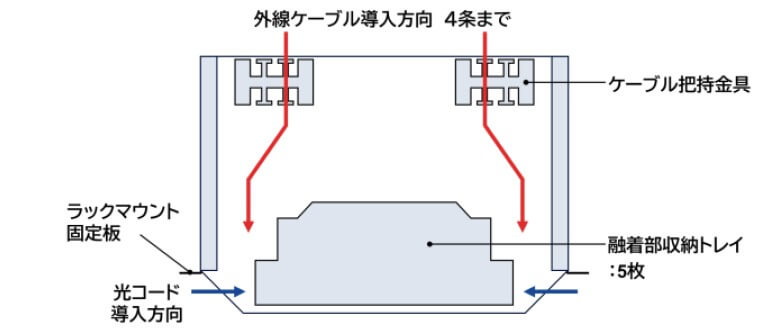

■ 融着トレイを搭載したユニットです。融着トレイはスライド式です。
■ 0.9mm単心線、各種テープ心線、各種コード／テープコードに対応します。
■ 各種心線、コードの導入は、背面および両側面からできます。
構造（概略)
型番・仕様
| 項目 ＼ 型番 | FTB-R-SP50 | |
| 設置タイプ | 19インチラック（EIA規格） | |
| 接続形態 | 融着 | |
| ファイバ導入方向 | 背面または両側面 | |
| 融着心数 | 単心（0.9mm） | 50 |
| 4心テープ、4心SWR | 200 | |
| 8心テープ、8心SWR | 400 | |
| 寸法（mm） | W429×H88×D300（2U） | |

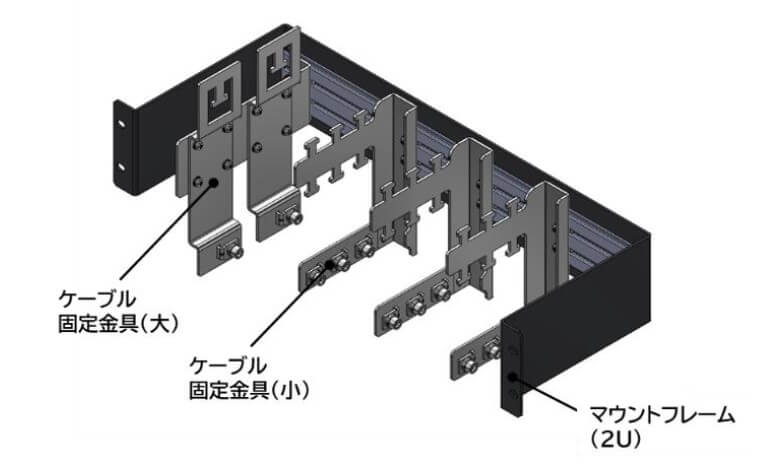

ケーブル把持金具 FTB-R-CA11
■ 主に入力ケーブルの固定に使用します。
■ ケーブルシースを突起部で固定、テンションメンバをネジで把持する構造です。

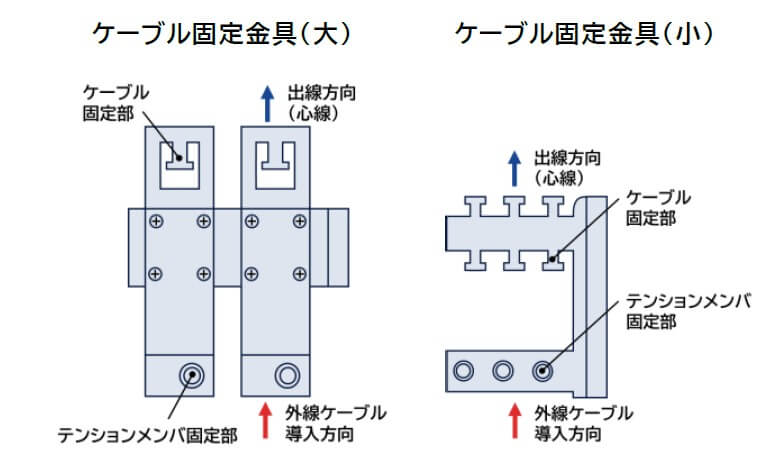

■ 大きさの異なる2種類の固定金具を実装、最大11条のケーブルを固定可能です
■ 固定金具はレール上で任意の位置に移動可能です。
構造（概略)
型番・仕様
| 項目 ＼ 型番 | FTB-R-CA11 | |
| 設置タイプ | 19インチラック（EIA規格） | |
| ケーブル導入数 | 最大11条 ケーブル固定金具（大）：2条 ケーブル固定金具（小）：9条 | |
| 寸法（mm） | W482×H197×D180 （マウントフレーム取付スペース 2U） | |
| 適用ケーブル外径 | ケーブル固定金具（大）：最大 Ø24mm ケーブル固定金具（小）：最大 Ø21mm | |

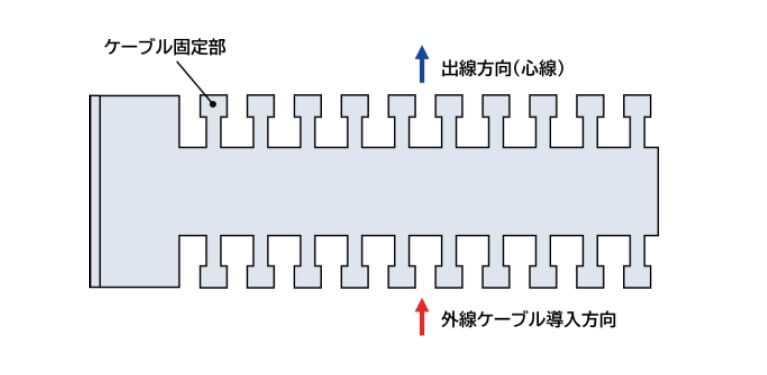

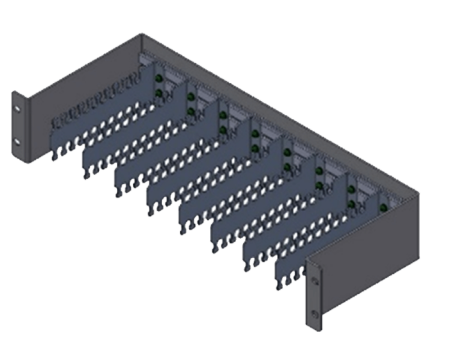

コードケーブル固定金具 FTB-R-CC80
■ 入出力コード／ケーブルの固定に使用します。
■ コード／ケーブルシースを突起部で固定する構造です。
■ 固定金具はレール上で任意の位置に移動可能です。
構造（概略)
型番・仕様
| 項目 ＼ 型番 | FTB-R-CC80 | |
| 設置タイプ | 19インチラック（EIA規格） | |
| コード固定部 | 80箇所（＝10突起×8金具） | |
| 寸法（mm） | W482×H87×D180（2U） | |

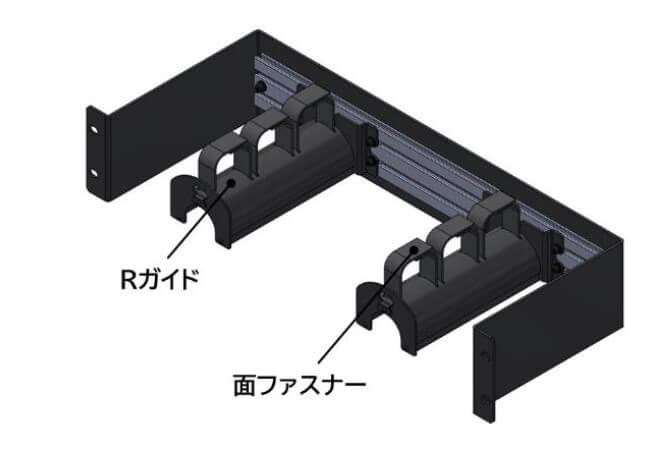

Rガイドユニット FTB-R-RG2
■ コードの余長を吸収します。

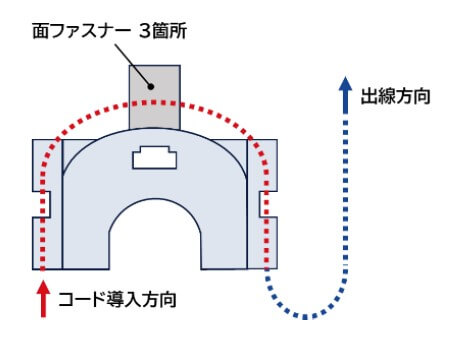

■ Rガイドにコードを沿わせ、ガイド上部の面ファスナーで引き留めます。
■ Rガイドはレール上で任意の位置に移動可能です。
構造（概略)
型番・仕様
| 項目 ＼ 型番 | FTB-R-RG2 | |
| 設置タイプ | 19インチラック（EIA規格） | |
| 引留箇所 | 6箇所（＝3箇所×2金具） | |
| 寸法（mm） | W482×H87×D180（2U） | |

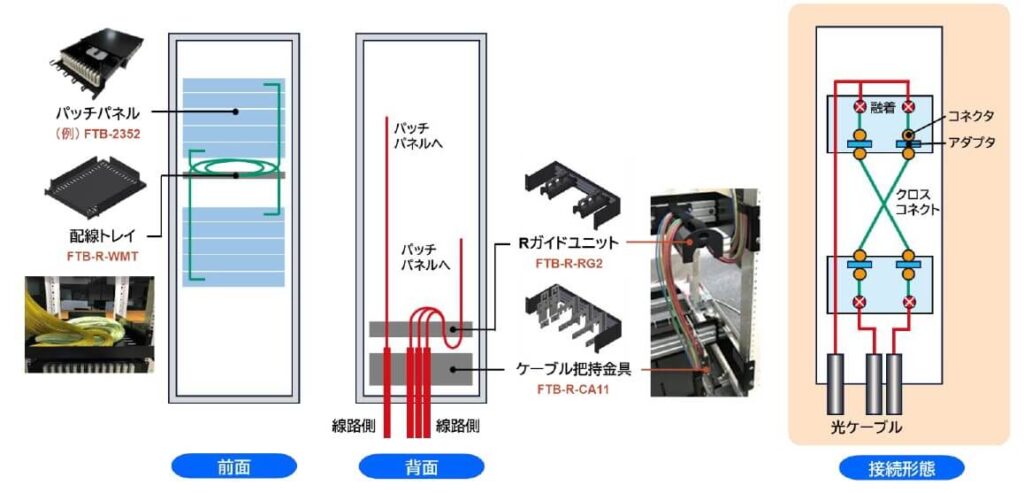

搭載例
■ 所外成端架 または 終端成端架 の場合

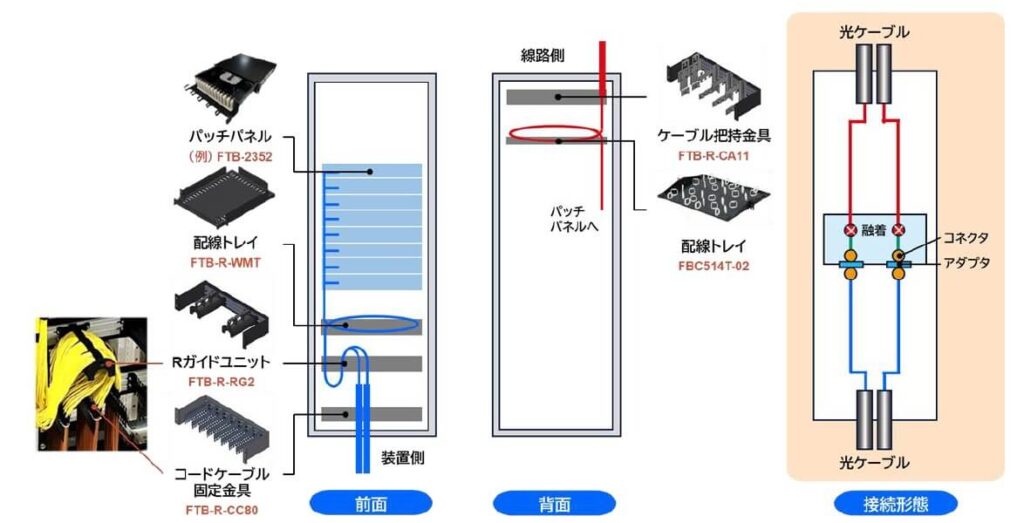

例① 架上導入・架下導出
● ケーブル導入部にケーブル把持金具（FTB-R-CA11）、コードケーブル固定金具（FTB-R-CC80）、Rガイドユニット（FTB-R-RG2）を使用。金具をレール上で移動することで、ご希望の位置でケーブル導入できます。
● 2Uタイプの配線トレイ（FTB-R-WMT）でコードの余長を収納します。
例② 架下導入・架下導出
● 背面にコードケーブル固定金具（FTB-R-CC80）を設置。最大80箇所引き留め可能です。
● 融着ユニット（FTB-R-SP50）は両側面と背面から導入可能。限られたスペースを有効に活用できます。
■ DC内配線架の場合 MDFとして使う場合の配線例 （クロスコネクト）

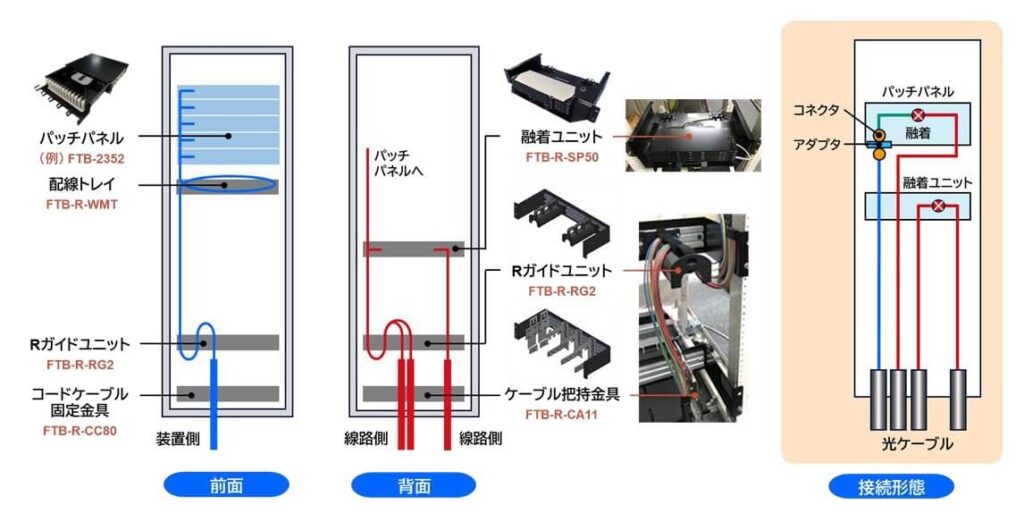

● 背面にケーブル把持金具（FTB-R-CA11）を設置、構内の縦系配線を導入します。
● 前面に搭載したパッチパネルに導入ケーブルの心線を成端します。
● パッチコードの余長は配線トレイ（FTB-R-WMT）に収納します。
■ 他社分界点の場合
● 背面にコードケーブル固定金具（FTB-R-CC80）を設置。最大80箇所引き留め可能です。
● 2Uタイプの配線トレイ（FTB-R-WMT）を設置、コードの余長を収納します。

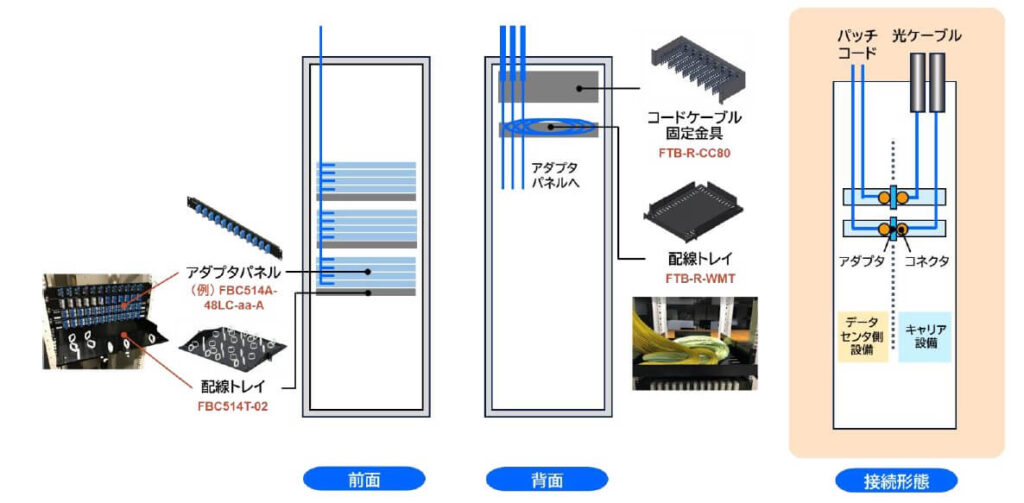

● アダプタパネル（詳細型番はMPOケーブリングシステムのページをご覧ください。）と配線トレイ（FBC514T-02）を組み合わせることで、ご要望のコネクタ種類・心数に合わせた分界点を提供します。
