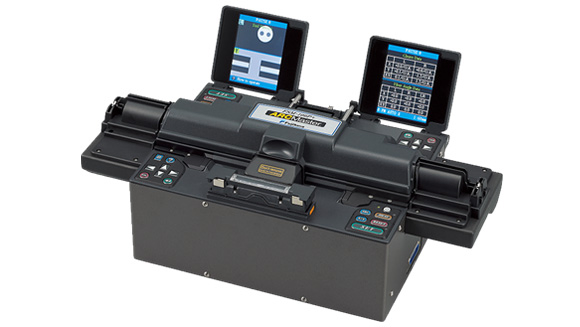

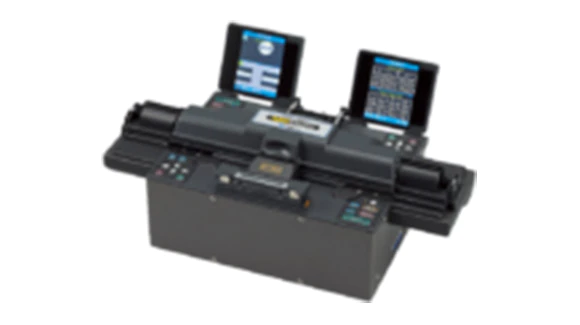

工場用光ファイバ融着接続機FSM-100 シリーズ
用途
- 大口径ファイバやPMファイバ等、様々な光ファイバの融着接続
特長
- 01

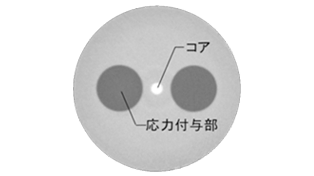

光ファイバ回転調心
PMファイバの応力付与部など回転調心が必要な光ファイバも調心が可能です。（FSM-100P/FSM-100P+のみ）
- 02

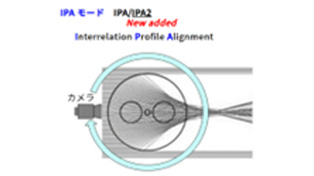

EndView観察機能
光ファイバの端面を観察し、回転調心が可能です。（FSM-100M＋/FSM-100P+のみ）
- 03

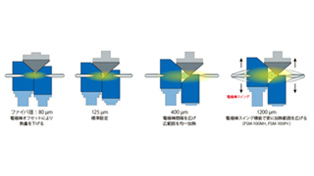

様々な光ファイバ径に対応
分割V溝機構と電極棒可動機構により、光ファイバ径に応じた放電コントロールが可能です。
お客様にとっての価値
FSM-100 シリーズは、特に放電制御に優れた光ファイバ融着接続機です。
細径で熱に敏感な光ファイバ、大口径光ファイバ、PMファイバ、フォトニック結晶ファイバ等の様々な種類の光ファイバの融着接続に威力を発揮します。
ラインナップ
機能の違いで4機種のラインナップをご用意しています。

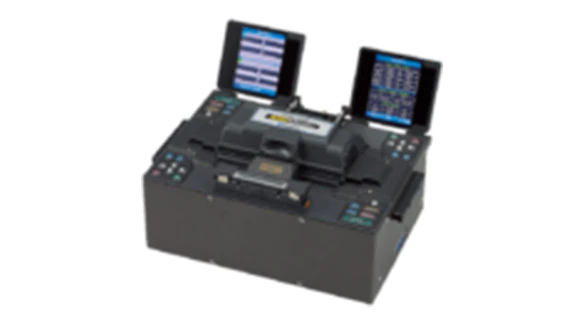

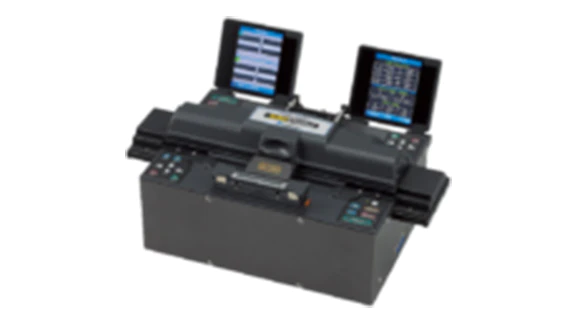

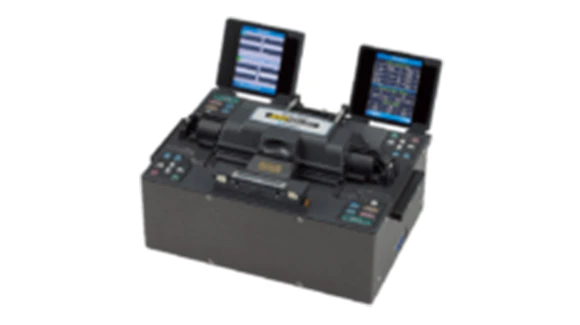

| FSM-100P | FSM-100M | FSM-100P+ | FSM-100M+ | |
|---|---|---|---|---|
| 適用クラッド径 | 60 ～ 500μm | 60 ～ 1200μm | ||
| 電極棒スイング機能 | ー | ✔ | ||
| PMファイバ接続 | ✔ | ー | ✔ | ー |
| EndViewファイバ端面観察機構 | ー | ✔ | ||
| スイープ放電範囲 | 0 ～ 10mm | 0 ～ 36mm | ||
選定方法
➀PMファイバの融着接続を行なう、且つ融着接続するファイバのクラッド径が500um以下の場合、FSM-100P
➁PMファイバの融着接続は行なわない、且つ融着接続するファイバのクラッド径が500um以下の場合、FSM-100M
③PMファイバの融着接続を行なう、且つ融着接続するファイバのクラッド径が500um以上、またはEndView端面観察機能を使用する場合、FSM-100P＋
④PMファイバの融着接続は行なわない、且つ融着接続するファイバのクラッド径が500um以上、またはEndView端面観察機能を使用する場合、FSM-100M＋
