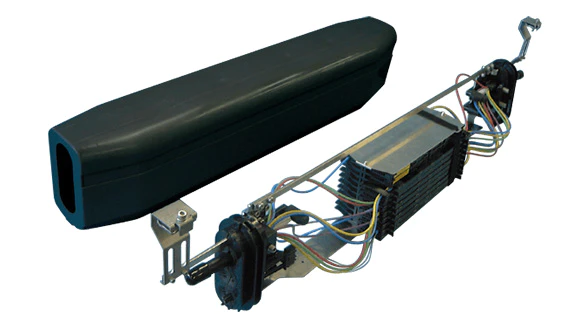

架空用光クロージャFMCO-2AO

特長

1. 01

   最大800心対応の大容量設計



   最大800心までの光ファイバ接続に対応しており、大規模ネットワーク構築に最適な高密度収容が可能です。

2. 02

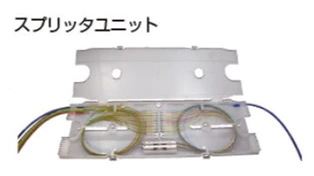

   光スプリッタ収納トレイの実装が可能



   オプションで光スプリッタ用収納トレイを追加でき、PONシステムなどの分岐構成にも柔軟に対応します。

3. 03

   多様な光ファイバケーブルに対応する把持構造



   分岐光ファイバケーブルやドロップケーブルの導入に対応する専用把持具(オプション)を用意しており、現地の施工条件に合わせた柔軟な設置が可能です。

お客様にとっての価値

FTTHや企業ネットワークなどの大規模構成にも対応可能で、施工の自由度と拡張性を確保できます。
保守性にも優れており、長期的な運用において信頼性とコスト効率の両立を実現します。

仕様カタログ

製品の仕様情報を掲載しています。
下記のボタンからダウンロードしてご活用ください。

• 仕様カタログダウンロード

選定方法

直線接続、中間後分岐接続、ドロップケーブルによる加入者宅への引き落とし対応、コネクタアダプタ実装、さらにはスプリッタ実装可能タイプなどのクロージャをご用意しており、FTTHネットワークの経済的構築のため、さまざまな配線形態にお応えします。
クロージャの選定は、以下の項目を参考にお選びください。

STEP1：接続形態の確認

以下の接続形態から選択してください。

• 直線・分岐接続
• スロット切断型中間後分岐接続
• スロット無切断型中間後分岐接続（片側分岐）
• スロット無切断型中間後分岐接続（両側分岐）

STEP2：設置環境の確認

以下の設置環境から選択してください。

• 架空
• 架空と地下
• 地中

STEP3：ケーブル導入数と融着収納心数の確認

• ケーブル導入数は2本～8本まであります。
• 融着収納心数は単心、2心テープ、4心テープ、8心テープ、コネクタ接続があります。

STEP4：その他の確認

以下についても必要なものがあれば確認します。

• ドロップケーブルの導入本数
• スプリッタの搭載要否
• 浸水センサの取付要否

※接続形態（STEP1）の詳細

クロージャにはいくつかの接続形態があります。用途に合わせてお選びいただくことで、安価で柔軟性のある線路を構築することができます。

直線接続

分岐接続

スロット切断型中間後分岐接続

ケーブルのスロットのみを切断し、光ファイバ心線は切断せずに通過心線収納トレイに収納し、必要な心数のみを分岐ケーブルと接続します。

スロット無切断型中間後分岐接続
（SZ撚りケーブル使用）

主ケーブルの光ファイバ心線をスロットから取り出し、分岐ケーブルと接続する心線のみ下部側のシース際で切断し、分岐ケーブルと接続します。（下部側心線は余長が短いため使用できません。）

主ケーブルの光ファイバ心線をスロットから取り出し、分岐ケーブルと接続する心線のみ中央部で切断し、上部、下部の両方の分岐ケーブルと接続します。

選定表はコチラ
