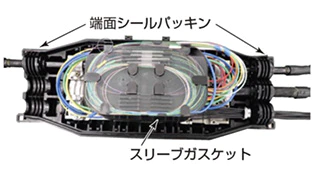

地中用光クロージャ FMCO-FB, FB3, HB3

用途

特長

限られたスペースでも安定した通信環境を構築でき、保守作業の効率化と通信品質の向上を実現できます。

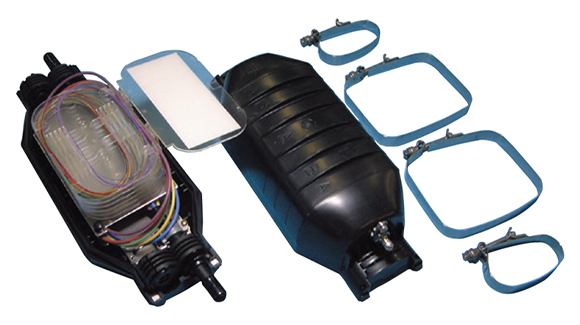

FMCO-FBシリーズは最大60心と120心の融着接続タイプをご用意しております。

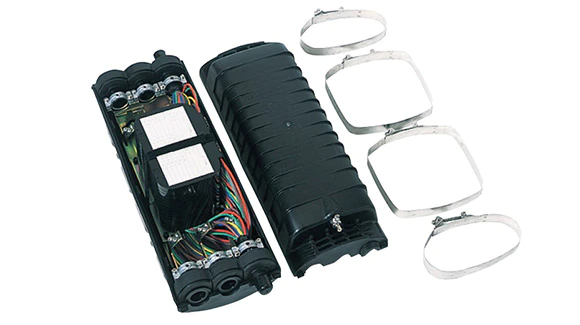

FMCO-HB3シリーズは320心～1200心の融着接続タイプをご用意しています。

製品の仕様情報を掲載しています。
下記のボタンからダウンロードしてご活用ください。

直線接続、中間後分岐接続、ドロップケーブルによる加入者宅への引き落とし対応、コネクタアダプタ実装、さらにはスプリッタ実装可能タイプなどのクロージャをご用意しており、FTTHネットワークの経済的構築のため、さまざまな配線形態にお応えします。
クロージャの選定は、以下の項目を参考にお選びください。

以下の接続形態から選択してください。

以下の設置環境から選択してください。

以下についても必要なものがあれば確認します。

※接続形態（STEP1）の詳細

クロージャにはいくつかの接続形態があります。用途に合わせてお選びいただくことで、安価で柔軟性のある線路を構築することができます。

直線接続

分岐接続

スロット切断型中間後分岐接続

ケーブルのスロットのみを切断し、光ファイバ心線は切断せずに通過心線収納トレイに収納し、必要な心数のみを分岐ケーブルと接続します。

スロット無切断型中間後分岐接続
（SZ撚りケーブル使用）

主ケーブルの光ファイバ心線をスロットから取り出し、分岐ケーブルと接続する心線のみ下部側のシース際で切断し、分岐ケーブルと接続します。（下部側心線は余長が短いため使用できません。）

主ケーブルの光ファイバ心線をスロットから取り出し、分岐ケーブルと接続する心線のみ中央部で切断し、上部、下部の両方の分岐ケーブルと接続します。

品名：
FMCO-FB（/OA）（/OT）（/FS）<a1><a2><b1><b2>、
FMCO-FB3（/OA）(/OT)（/FS）<a1><a2><a3><b1><b2><b3>

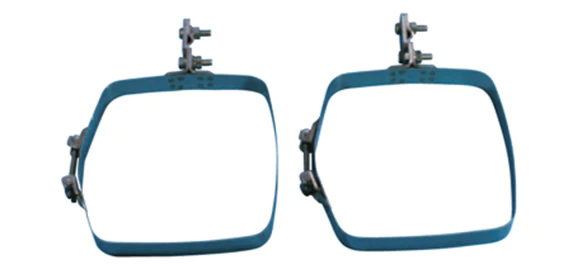

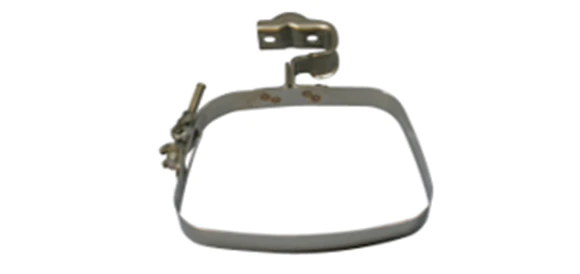

オプション

品名：

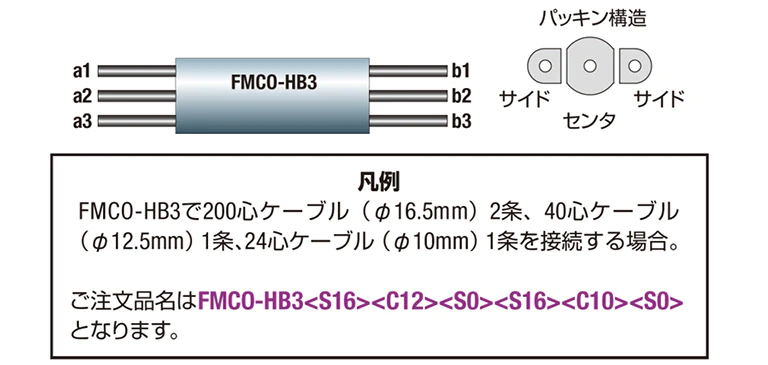

FMCO-HB3（/OA）（/FS）<a1><a2><a3><b1><b2><b3>
