地中用光クロージャ FMCO-HHS

用途

特長

01
小型・高密度設計

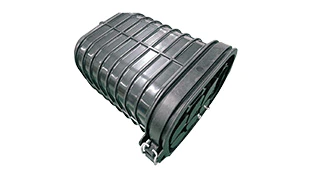

小さなハンドホールへの適用を目的として設計された小型・高密度タイプのポット型地下用光クロージャです。
02
保守性・作業性向上

スリーブガスケットと端面シールパッキンへの非粘着性低硬度ゴムの採用により再組み立て材が不要です。

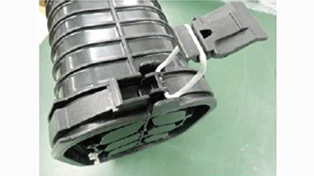

バンドバックルの採用により、スリーブ締め付け時にトルクの管理が不要です。
03
豊富な光配線メニュー

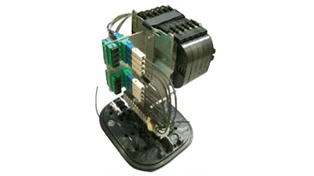

分岐は最大 6 条、ドロップケーブルは最大 16 条出力可能です。光スプリッタは最大 32 分岐まで対応可能です。映像・通信の 2 心モジュール化する場合は最大 8+8 分岐まで対応可能です。

再組み立て材やトルクの管理が不要な設計により、施工時間の短縮や施工ミスの低減に貢献します。

小さなハンドホールへの適用を目的として設計された小型・高密度タイプのポット型地下用光クロージャで、
情報 BOX 用として最適な小型クロージャです。

製品の仕様情報を掲載しています。
下記のボタンからダウンロードしてご活用ください。

直線接続、中間後分岐接続、ドロップケーブルによる加入者宅への引き落とし対応、コネクタアダプタ実装、さらにはスプリッタ実装可能タイプなどのクロージャをご用意しており、FTTHネットワークの経済的構築のため、さまざまな配線形態にお応えします。
クロージャの選定は、以下の項目を参考にお選びください。

以下の接続形態から選択してください。

以下の設置環境から選択してください。

以下についても必要なものがあれば確認します。

※接続形態（STEP1）の詳細

クロージャにはいくつかの接続形態があります。用途に合わせてお選びいただくことで、安価で柔軟性のある線路を構築することができます。

直線接続

分岐接続

スロット切断型中間後分岐接続

ケーブルのスロットのみを切断し、光ファイバ心線は切断せずに通過心線収納トレイに収納し、必要な心数のみを分岐ケーブルと接続します。

スロット無切断型中間後分岐接続
（SZ撚りケーブル使用）

主ケーブルの光ファイバ心線をスロットから取り出し、分岐ケーブルと接続する心線のみ下部側のシース際で切断し、分岐ケーブルと接続します。（下部側心線は余長が短いため使用できません。）

主ケーブルの光ファイバ心線をスロットから取り出し、分岐ケーブルと接続する心線のみ中央部で切断し、上部、下部の両方の分岐ケーブルと接続します。

品名：
FMCO-HHS（/OA）（/BL5）（/DW）

スロット切断後分岐用/OA、トレイ5枚/BL5、地下ドロップ導入可能/DWを品名に追加してください。

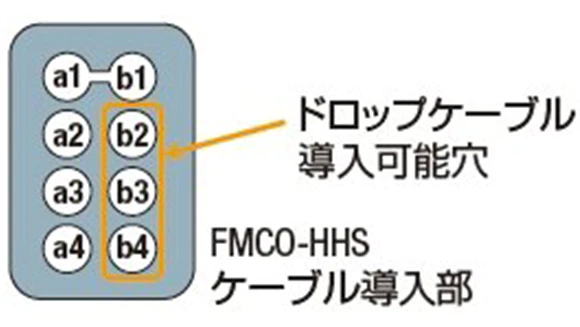

主ケーブル2条(a1、b1)のみの場合は、本体のみの購入となります。シール材サイズの指定は不要です。主ケーブル未導入の場合、主ケーブル用閉塞栓が必要となります。
ドロップケーブルの導入が必要な場合、本体は FMCO-HHS/BL5/DW またはFMCO-HHS/OA/BL5/DW をご注文ください。
分岐ケーブルの導入(a2~a4、b2~b4)が必要な場合は、ケーブルキットを別途ご購入ください。ケーブルキットをご購入の際には、シール材サイズをご指定ください。

品名：
FMCO-HHS 用ケーブルキット
