光成端箱（スライドタイプ）FTB-235
用途
- データセンタ内における光ケーブル成端を伴う配線、 DCIにおける外線ケーブルの引き込み先が19インチラックの場合、成端ユニットとして使用可能
特長
- 01
自由な組み合わせ
フレーム、アダプタパネル、配線ガイド、多心光ファイバケーブル用把持金具を組み合わせることにより様々なニーズに柔軟に対応できます。
- 02
容易な作業性
スライド機構を有しているため、設置後のメンテナンスや光ファイバケーブルの追加接続が容易に行えます。
- 03
誤抜去防止
アダプタは透明タイプのため、可視光を使用することでポート確認ができ(SM の場合のみ)、誤抜去防止に役立ちます。
お客様にとっての価値
各種構成部材を組み合わせることにより様々なニーズに柔軟に対応できます。
スライド機構、誤抜去防止機能により作業性／安全性の向上にも貢献します。
ラインナップ
FTB-235シリーズ

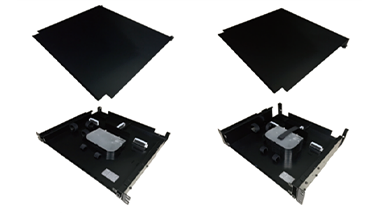

タッチパネル本体
FTB-2351-MB
FTB-2352-MB

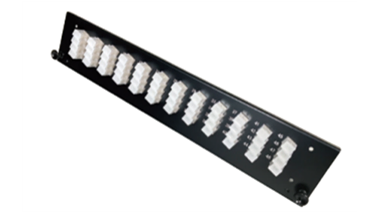

アダプタパネル（1U用）
アダプタパネル（1U、透明）
FTB-2351-AP（24SC/CL）
アダプタパネル（1U、透明）
FTB-2351-AP（48LC/CL）
アダプタパネル（2U用）
アダプタパネル（2U、透明）
FTB-2352-AP（48SC/CL）
アダプタパネル（2U、透明）
FTB-2352-AP（104SC/CL）
アダプタパネル（2U、透明）
FTB-2352-AP（104LC/CL）
配線ガイド（オプション）
FTB-235-WMP（24/48）
多心ケーブル把持金具（オプション）
FTB-2352-CH
組み合わせ例
組み合わせ例①SCコネクタ、24心の場合
組み合わせ例②SCコネクタ、104心の場合
- パッチパネル本体 FTB-2351-MB
- アダプタパネル FTB-2351-AP(24SC/CL)
- 配線ガイド FTB-235-WMP(24/48)
- パッチパネル本体 FTB-2352-MB
- アダプタパネル FTB-2352-AP(104SC/CL)
- 配線ガイド FTB-235-WMP(104)

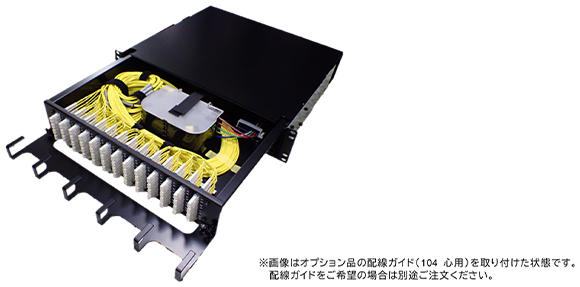

19インチラックに搭載可能な、組み合わせタイプの光パッチパネルです。接続部はスライドタイプ、前面を引き出して作業可能です。

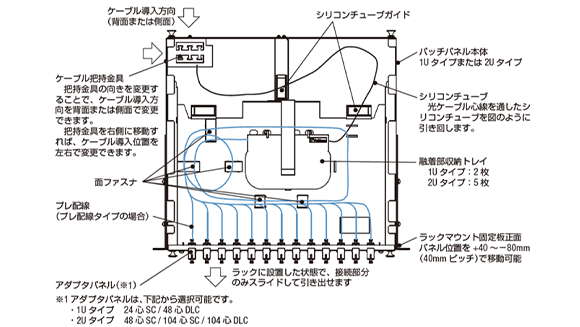

構造（概略）

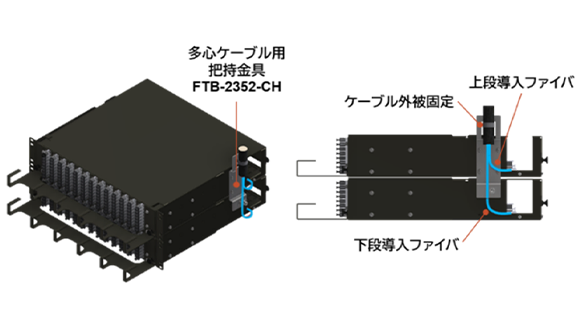

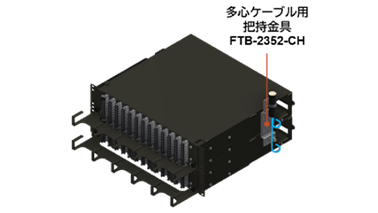

（FTB-2352-CH）
を取り付けた際の配線例
仕様カタログ
製品の仕様情報を掲載しています。
下記のボタンからダウンロードしてご活用ください。
選定方法
配線について
ご自身で配線いただく場合

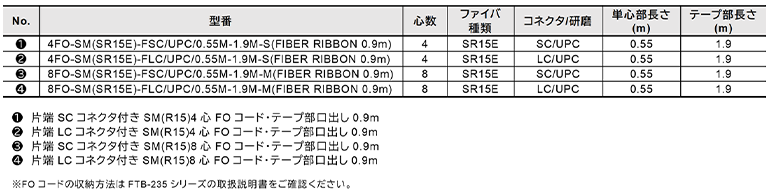

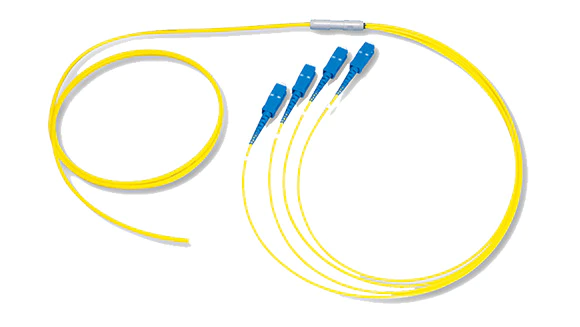

FTB-235シリーズに最適なFOコードをご用意しております。ご使用のコネクタに応じてご選択ください。
プレ配線をご希望の場合

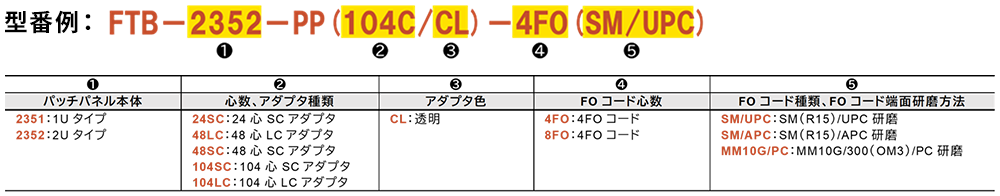

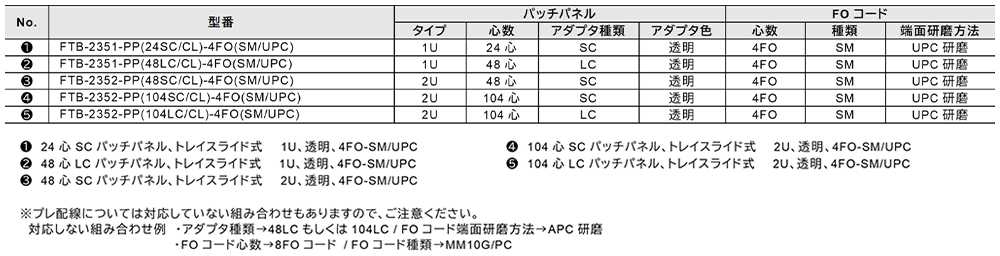

FTB-235シリーズではプレ配線対応が可能です。プレ配線の場合は、下記仕様品からご選択ください。
