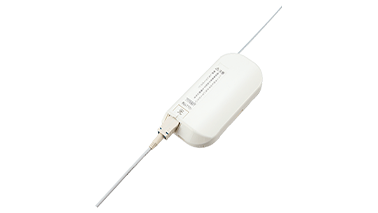

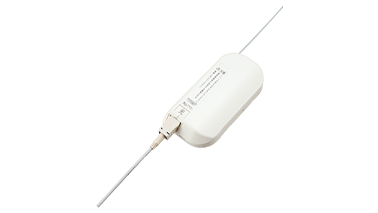

屋内光ローゼットFPB-103B
用途
- FTTHにて住宅の屋内壁面での接続点
特長
- 01
コンパクトなFTTH接続点の構築
住宅の屋内壁面に設置して部屋内光配線と引き込み光配線の接続点をコンパクトで見た目よく構築することができます。
- 02
光ファイバ心線収納部不要
ドロップ／インドアケーブルの端末に現地で光コネクタ取付け加工後に直接取付けられるため、心線の収容が不要で安心設計になっています。
- 03
容易な挿抜性
容易に宅内光配線ケーブルの挿抜ができるため光配線の取り換え作業も簡単です。
お客様にとっての価値
住宅内の光接続点をコンパクトで見た目よく構築することができます。
心線の収容が不要で安心設計になっています。
容易に宅内光配線ケーブルの挿抜ができるため光配線の取り換え作業も簡単です。
ラインナップ

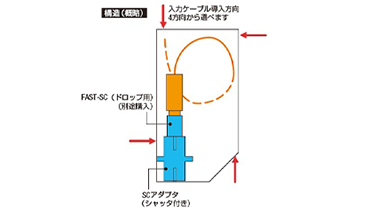

住宅の屋内壁面などに設置し、FAST-SC(ドロップ用)を収納します。
ドロップ/インドアケーブルに直接コネクタが取り付けられるため、心線収納が不要です。
ケーブルには光ファイバの許容曲げ半径がR15mmの”SR15″、”SR15E”のものをご指定ください。
仕様カタログ
製品の仕様情報を掲載しています。
下記のボタンからダウンロードしてご活用ください。
選定方法
光成端箱の選定は、選定表を参考に以下の手順でおこなってください。
接続形態はイメージです。接続数、コネクタ成端方法などの詳細仕様は製品を掲載したページでご確認ください。
- 1.設置場所の確認
- 2.接続方法の確認
- 3.接続形態の確認
- 4.各製品の詳細ページへ
設置場所の確認
| 設置場所 | 特徵 | 製品 |
|---|---|---|
| 屋外 | 防雨構造となっており屋外壁面や、屋内での使用も可能です。 | FPB-201、FPB-202、FSPHR、FSPH、FDB-FR |
| 屋内 | 屋内の壁面への設置可能なものや自立可能なものがあります。 | FPB-101、FPB-103B、FPB-301、FPB-302、FOPT、FTB-601、FSB、FPB-201、FPB-202、FTB-120、FTB-401、FDB-PR、FDB、FDU |
光成端箱選定表（小型·壁掛け·自立）
接続形態は、イメージです。接続数、コネクタ成端方法などは各製品掲載ページをご覧ください。
アダプタ出力（コネクタ接続）：光成端箱内で入力側ケーブルとコネクタ付きコードを融着接続（または現場組立光コネクタ接続）し、光成端箱の表面にアダプタが出力された接続形態です。19インチラック搭載型光成端箱や住宅用ローゼットに多い接続形態です。
アダプタ内蔵（コネクタ接続）：光成端箱内にアダプタが内蔵され、入力側ケーブルと出力側ケーブル（またはコネクタ付きコード）をコネクタ接続する接続形態です。多様な線路構成を構築できるだけでなく、保守管理を容易にします。
融着接続：ケーブル同士、またはケーブルとコードを融着（またはメカニカルスプライス）接続する場合の接続形態です。
光成端箱選定表（19インチラック）
接続形態はイメージです。接続数、コネクタ成端方法などは各製品掲載ページをご覧ください。
斜めPC（APC）研磨用光アダプタについて：光コネクタの接続においては光アダプタを使用しますが、光コネクタがAPC研磨の場合には光アダプタもAPC用が必要になります。ご紹介する光接続箱はAPC研磨を除いた各種PC研磨品に対応しています。APC研磨をご希望される場合は、お問い合わせください。
光成端箱、光成端架において細径高密度型光ファイバケーブルを導入しテンションメンバの接地処理を行う場合はグランドクリップ（p.65）をご使用いただけます。
