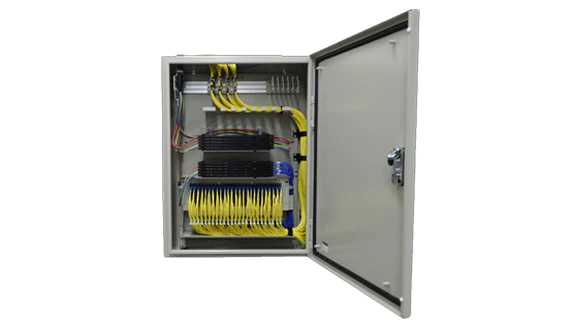

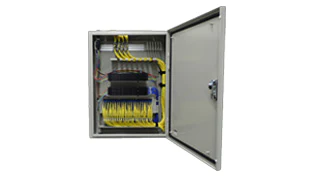

屋内光成端箱（壁取付）FPD
用途
- 多数の光配線の成端が必要な個所
特長
- 01
架上／架下導入に柔軟対応
現地で部材を組み替えることで、架上・架下どちらの導入にも対応可能。設置環境に合わせた柔軟な施工が可能です。
- 02

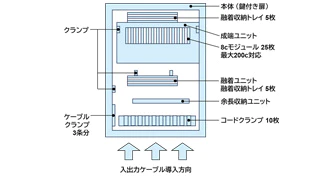

高密度設計
光成端ユニットは最大200心まで収容可能。多心数の光ファイバ接続に対応し、大規模ネットワークにも適応します。
- 03
汎用性の高い光接続構成
光ファイバケーブル、光ファイバコード、アダプタの光接続が可能な構造で、さまざまな光配線方式や機器構成に対応。現地の多様なニーズに応えます。
お客様にとっての価値
最大200心の収容能力と多様な光接続構成により、将来的なネットワーク拡張にも対応可能です。
施工効率の向上、設備投資の最適化や安定した通信インフラの構築に貢献します。
仕様カタログ
製品の仕様情報を掲載しています。
下記のボタンからダウンロードしてご活用ください。
選定方法
光成端箱の選定は、選定表を参考に、以下の手順で行ってください。
接続形態はイメージです。接続数やコネクタ成端方法などの詳細仕様は、製品掲載ページでご確認ください。
STEP1：設置場所の確認
以下から選択してください。
- 屋外（防雨構造となっており屋外壁面や屋内での使用も可能です）
- 屋内（屋内の壁面への設置可能なものや自立可能なものがあります）
- 屋内と屋外
STEP2：接続方法の確認
以下から選択してください。
- コネクタ接続かつアダプタ出力
- コネクタ接続かつアダプタ内蔵
- 融着接続

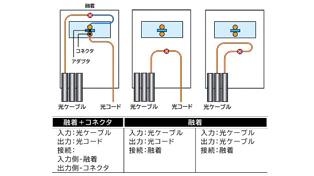

STEP3：接続形態の確認
接続方法に合わせて、以下の接続形態から選択してください。
- 入力は単心/多心の光ファイバケーブル、出力は光成端箱のパネル面から単心アダプタ
- 単心/多心光ファイバケーブル同士を光成端箱内のアダプタを介してコネクタ接続
- 入力は多心光ファイバケーブル、光成端箱内のアダプタを介してコネクタ接続後、多心/単心光ファイバケーブルを出力
- 入力は多心光ファイバケーブル、光成端箱内のアダプタを介してコネクタ接続後、単心光ファイバケーブルを出力
- 入力は多心光ファイバケーブル、光成端箱内で入出力間を光パッチコード接続後、多心光ファイバケーブルを出力
- 多心光ファイバケーブル同士を光成端箱内で単心/多心テープ融着接続
- 入力は多心光ファイバケーブル、光成端箱内で融着接続後、単心光ファイバケーブルを出力
※接続形態（STEP3）の詳細
