CT50 刃高調整方法
刃高調整の必要性

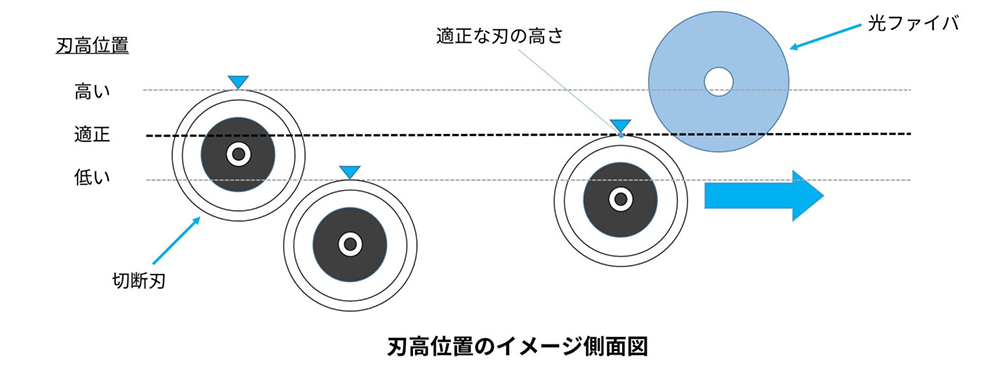

切断刃、クランプアームの交換後は、切断刃の高さが変動し、適正な高さではなくなっています。
このため、切断できない/端面角が悪い等の不具合が発生するため、刃高調整を行う必要があります。
刃高調整のタイミング
タイミング
- 切断刃交換後
- クランプアーム交換後
- クランプゴム、マクラ部、切断刃の清掃実施後、端面角が悪い場合
- 新しい切断刃の位置でも端面角が悪い場合
注意：刃高調整を行うには専用工具(替刃交換キット）が必要になります。

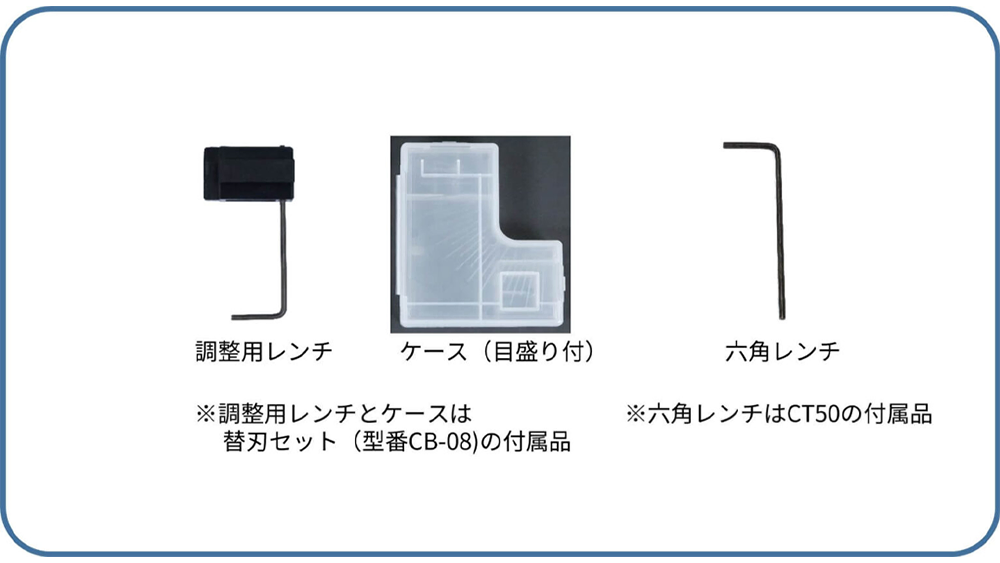

必要な関連工具
刃高調整手順

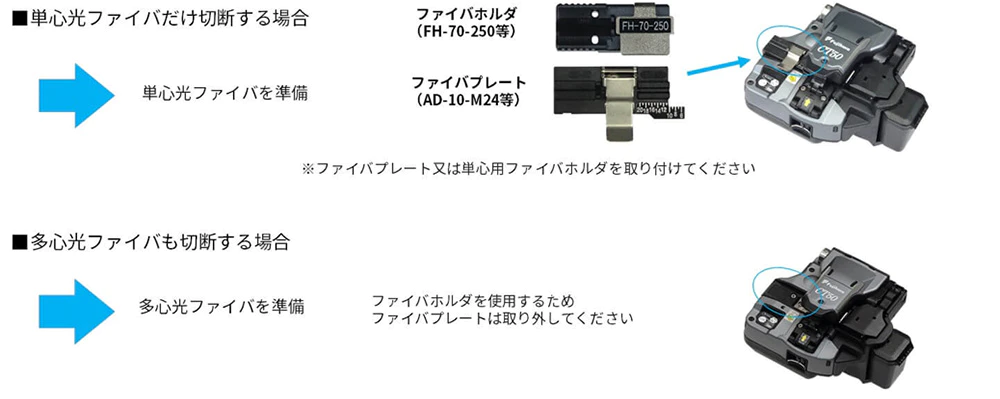

1. 検査で使用する光ファイバの選定
→ご使用の光ファイバを選択下さい。
2. 刃高調整に入る前に以下を確認してください。
| 確認ポイント | 対処 |
|---|---|

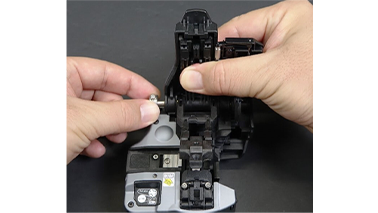

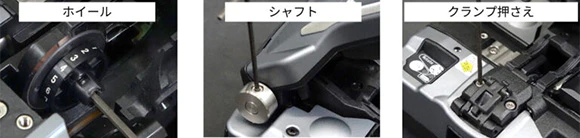

| 切断刃、クランプアームがガタつきなく固定されているか | 下記部品のネジが締まっているか確認してください。 切断刃→刃回転ホイール クランプアーム→シャフト、クランプ押さえ  |

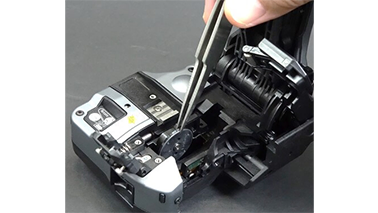

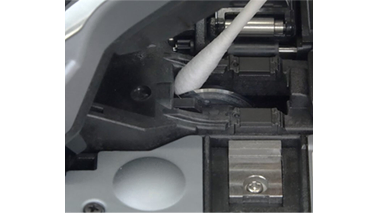

| 切断刃およびクランプアームのゴム部に埃やゴミの付着が無いか | 清掃実施してください。 |
| クランプアームのゴムに欠け、キズが無いか | 欠け、キズがある場合はクランプアームを交換してください。交換方法は別動画をご参照ください。 |

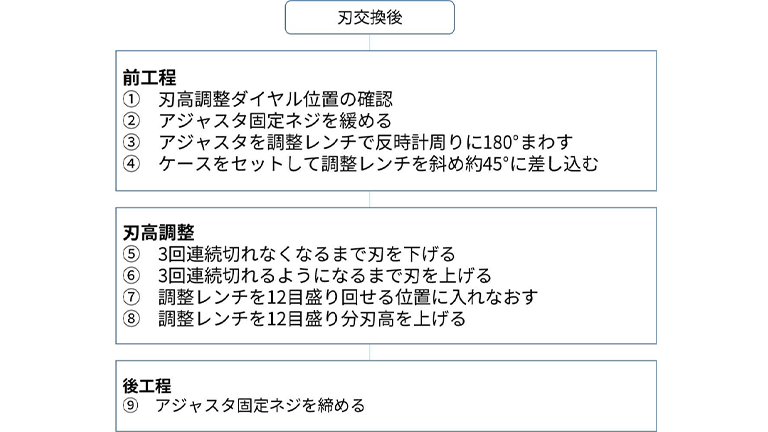

3. 刃高調整は全部で9工程あります。
前工程
①刃高調整ダイヤル位置の確認

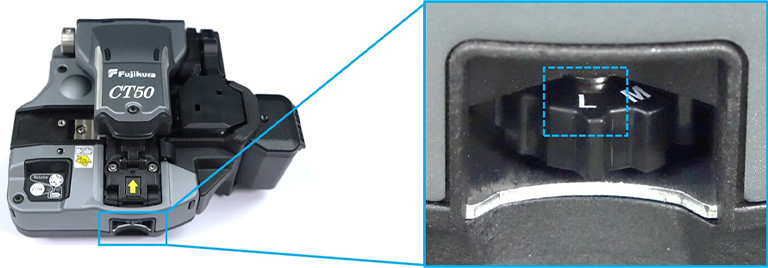

→切断刃を交換した場合は、装置前面の刃高調整ダイヤル位置を“L”（1）の位置にしてください。
→それ以外の場合は、ご使用中の刃高調整ダイヤル位置で問題ございません。

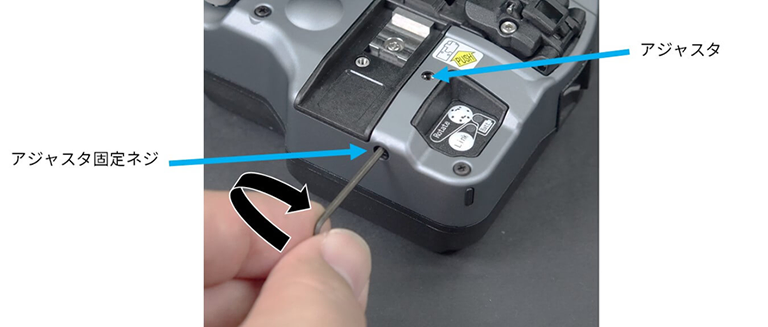

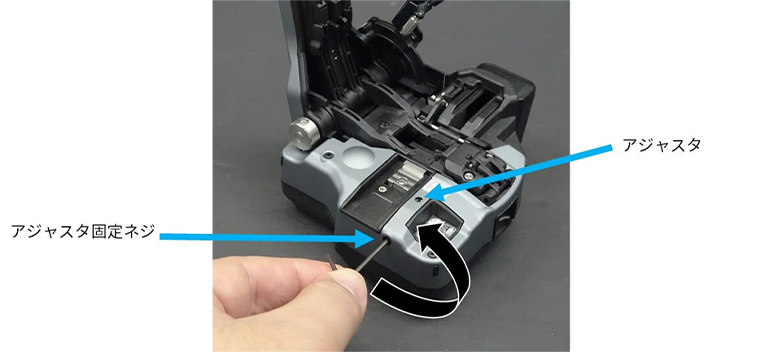

②アジャスタ固定ネジを緩めます。（半回転程度）
※緩めすぎるとネジが外れてしまいます。

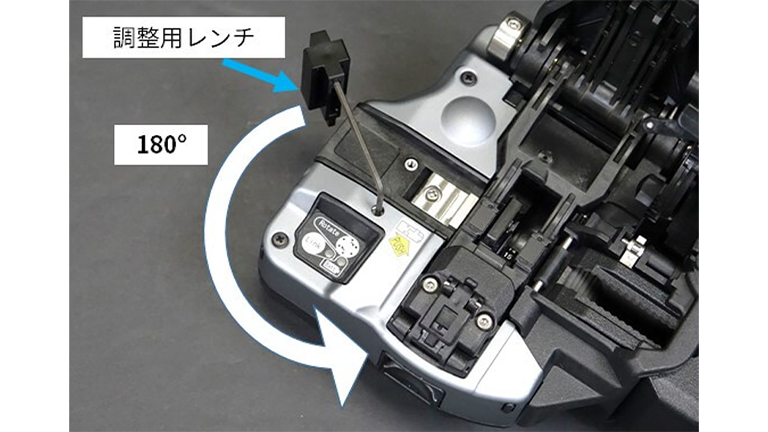

③調整用レンチを使いアジャスタを、反時計回りに半周180°まわし、刃高を低い状態にします。

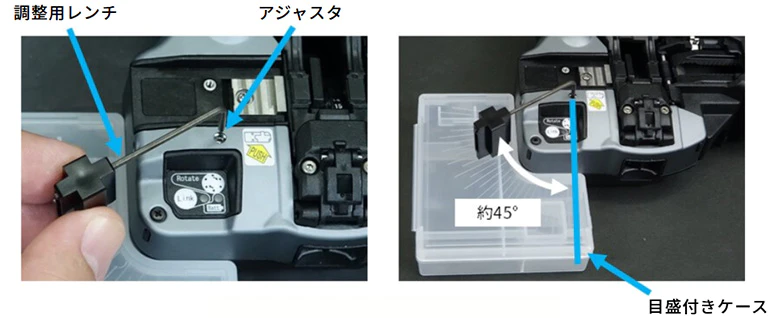

④調整用レンチを一旦取り外し、ケースを光ファイバカッタの左手前にセットします。
そして調整用レンチを斜め45°になるようにアジャスタへ差し込みます。
刃高調整

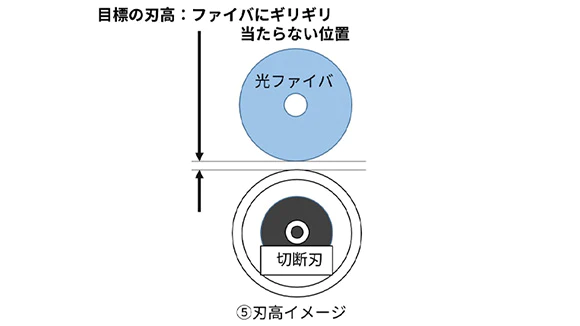

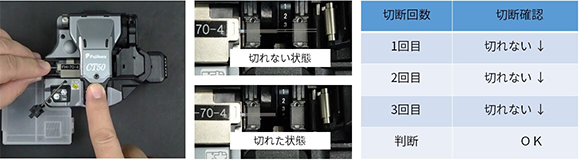

⑤斜め45°に調整用レンチを差した状態で刃高確認（光ファイバが3回連続切れないこと）を行います。
口出しした光ファイバを光ファイバカッタにセットして、3回連続切断して下さい。
- 切れない状態・・・1本でも切れ残りがある
- 切れる状態・・・・全心線切れる

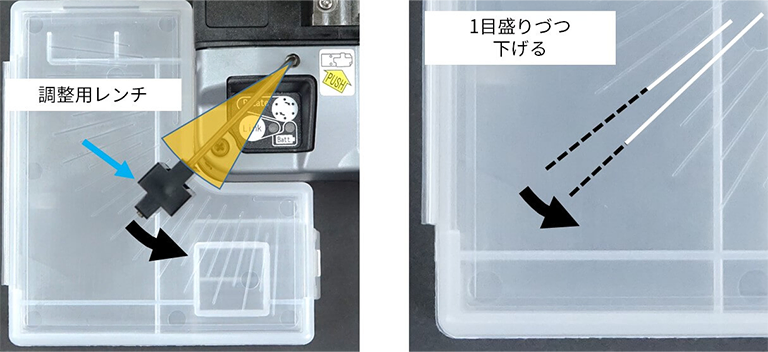

もし光ファイバが3回中1回以上切れる場合は3回連続で光ファイバが切れなくなるまで、調整用レンチを1目盛りづつ反時計回りに回して刃高を下げて下さい。

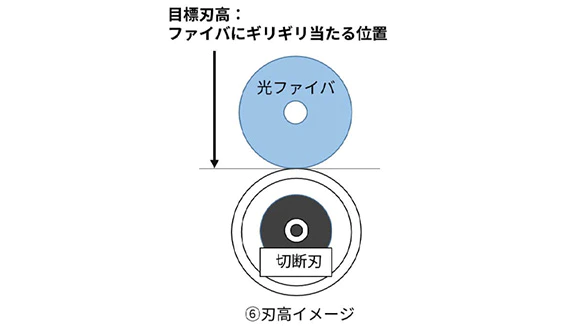

⑥光ファイバが3回連続で切れない場合、刃高を徐々に高くして、最適な刃高を探します。

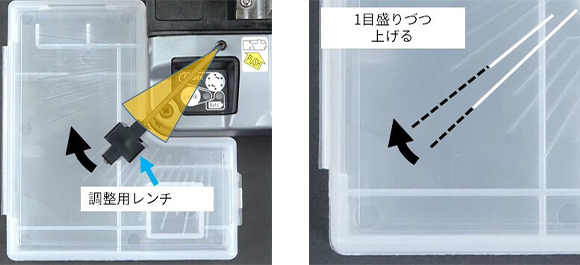

3回連続切断できるようになるまで調整用レンチを1目盛りづつ時計回りに回して刃高を上げて下さい。
3回中1回でも切れなかった場合は刃高を1目盛り上げて、再度連続3回の切断確認を行って下さい。
⑦3回連続で切断できるようになった後

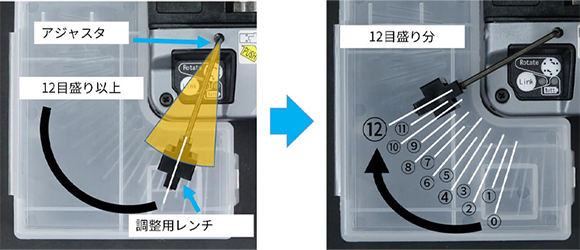

調整用レンチをアジャスタから一旦取り外し、矢印の方向へ12目盛り分回せる位置に調整レンチをセットしてください。

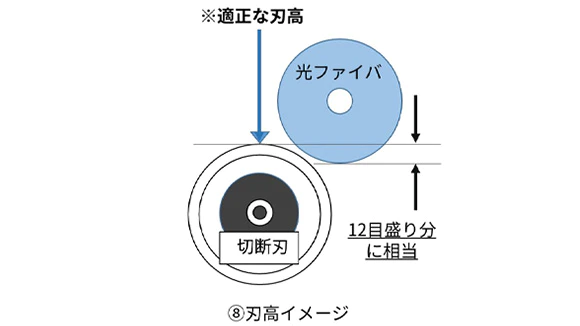

⑧調整用レンチを12目盛り分時計周りに回し、刃高を上げてください。
後工程
⑨アジャスタ固定ネジを六角レンチで締め、アジャスタが回転しないよう固定して調整終了です。
