90S+ 対物レンズ清掃方法
対物レンズ清掃の必要性
対物レンズが汚れると光ファイバ観察の支障となり、 エラー発生や接続損失が高くなる原因となります。光ファイバを正しく認識させるために、汚れを取り除く清掃が重要となります。
対物レンズ清掃の頻度
推奨清掃頻度：月1回（使用頻度によります）
下記エラーや現象が発生した場合も、清掃を実施ください。
光ファイバを光ファイバ融着接続機にセットし、接続前検査に於いて

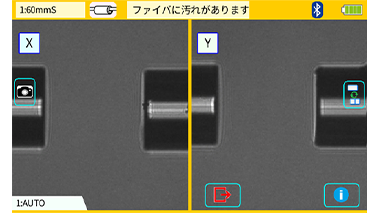

1.「右側または左側ファイバに汚れあり」
2.「X側またはY側の画面が暗い」
3.「左側または右側のファイバが長すぎる」

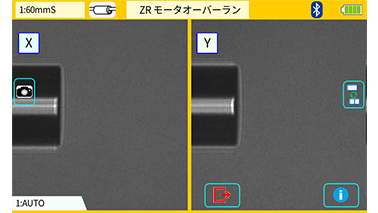

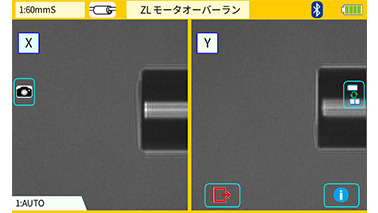

4.「ZLまたはZRモータオーバーラン」
5.「ファイバセット位置」
6.「軸ズレが大きい」、「端面角大きい」エラーが発生もしくは検査ができないとき。
7.端面間隔設定ができないとき

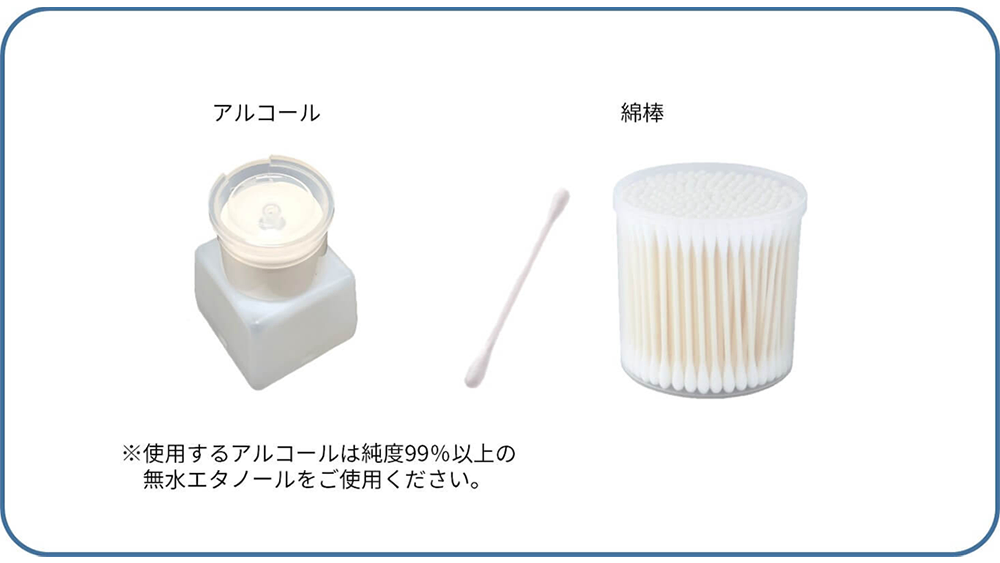

清掃用具
メンテナンス手順

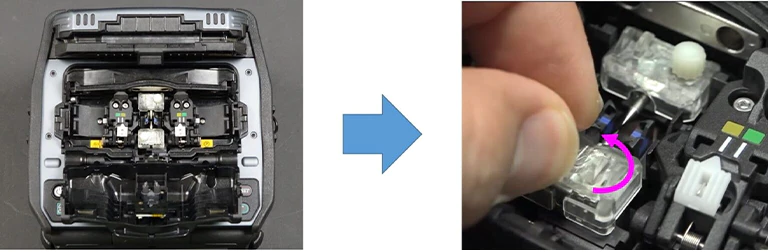

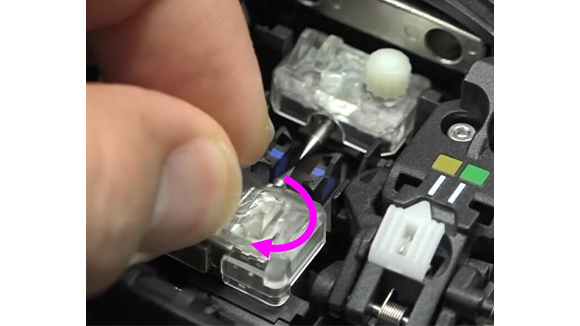

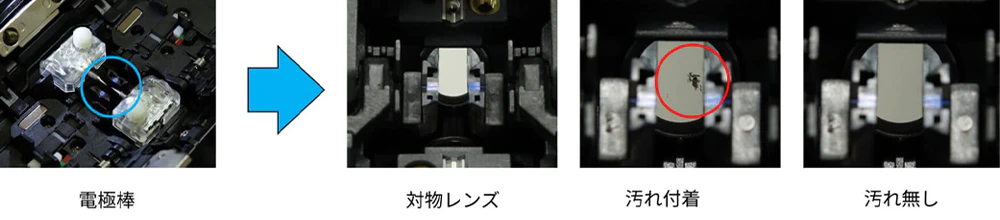

1. 風防を開きます。放電電極棒の固定ネジを手で回し、光ファイバ融着接続機から取り外します。
※取り外した電極棒には触らないで下さい。
特に、電極棒先端は放電に重要な箇所のため、曲げない様に注意して下さい。

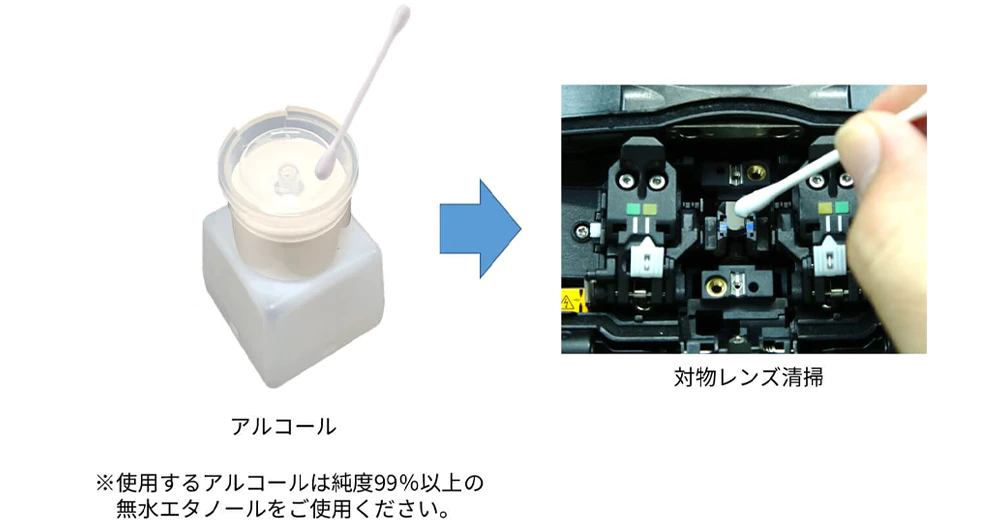

2. アルコールを含ませた綿棒で2箇所の対物レンズに付着した汚れを拭き取り清掃します。レンズ清掃に使用する綿棒は各箇所で新しい物を使用し、再利用しないで下さい。この時、光ファイバを観察用LEDも拭き取り清掃してください。

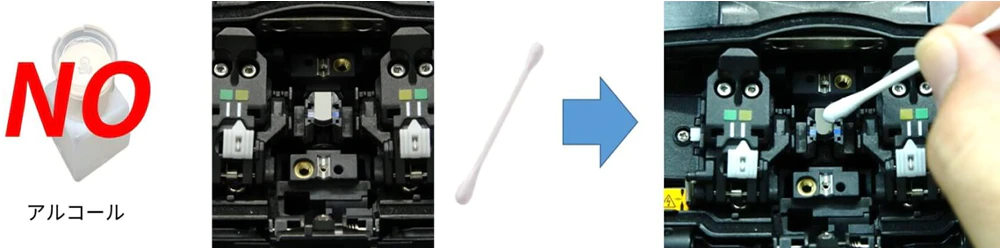

3. 最後にアルコールを付けない綿棒で対物レンズを乾拭きをし、拭きムラを取り除いて下さい。
4. 対物レンズ清掃後、光ファイバ融着接続機に放電電極棒を取付けます。
※取り付け時は電極棒には触らないで下さい。また、電極棒の先端を光ファイバ融着接続機本体に当てたり、曲げたりしないように注意して下さい。

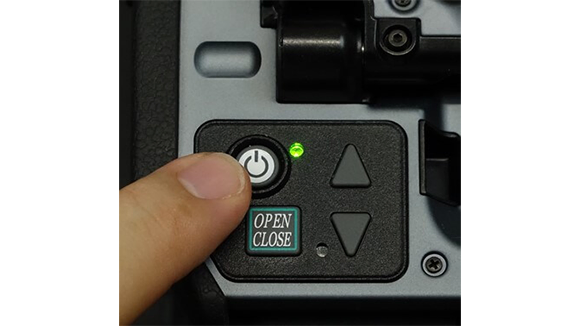

5. 光ファイバ融着接続機の電源をONします。

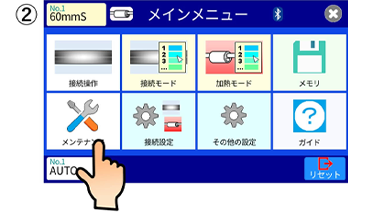

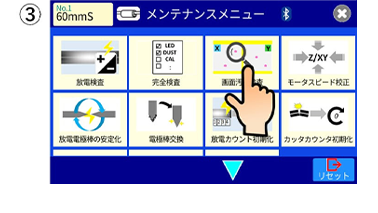

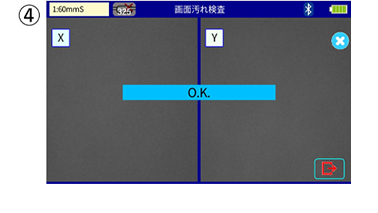

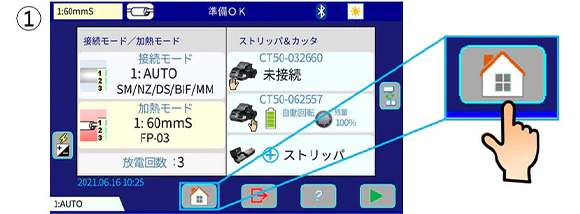

6. 風防を閉じた状態で、モニタ画面のメインメニューからメンテナンスメニューに入り、画面汚れ検査を実施します。 検査でOK画面が表示で対物レンズ清掃は終了となります。
