90R V溝交換方法

V溝を交換をする理由

1. メンテナンス性

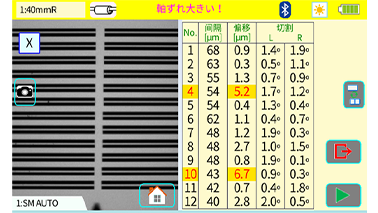

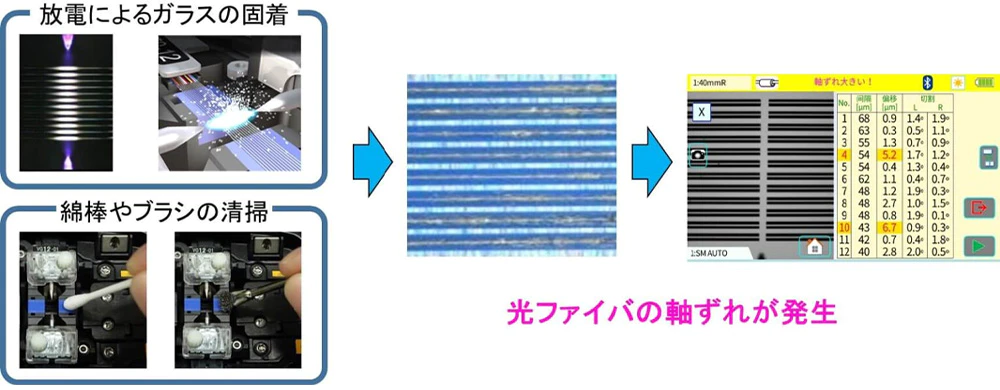

融着接続時の放電により溶けたガラスは、V溝や電極棒に固着します。固着量は1回放電当たりの堆積量は微量ですが、長期間使用で固着したガラスは、ファイバの軸ずれを引き起こし、接続ロスに影響を及ぼす場合があります。この固着したガラスは、綿棒や刷毛の清掃による除去が難しいです。

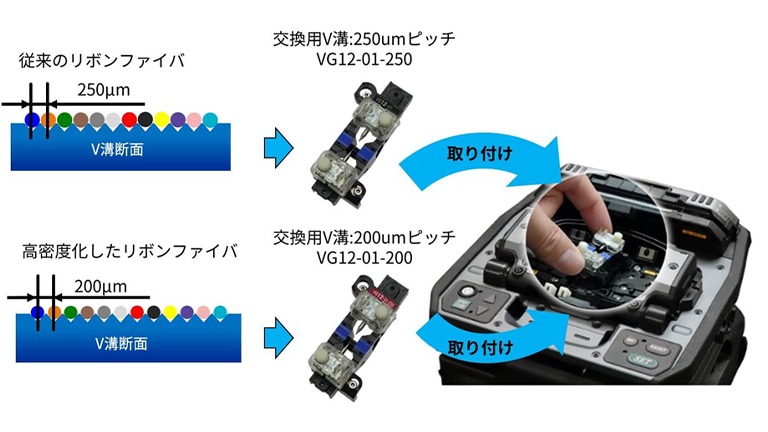

2. 異なるピッチのリボンファイバへの対応

近年ケーブルの高密度化が進み200μmピッチの多心光ファイバが登場しています。

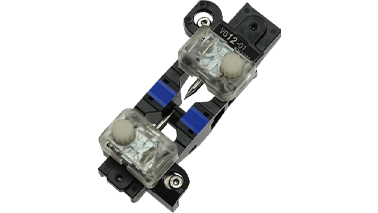

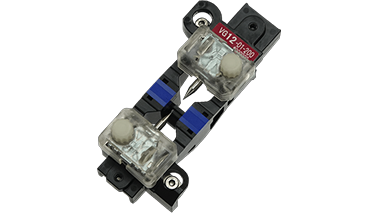

90RではV溝が交換可能であるため、200umピッチ対応するV溝【VG12-01-200】と250μmピッチに対応するV溝【VG12-01-250】を現地で交換可能です。

V溝を交換する頻度

推奨交換頻度：下記の状況が発生したとき

1.メンテナンス性
V溝清掃をしてもエラー発生する場合
2. 異なるピッチのリボンファイバへの対応
現在装着しているV溝と異なるファイバピッチの接続が必要な場合

必要なアクセサリ/工具

交換手順

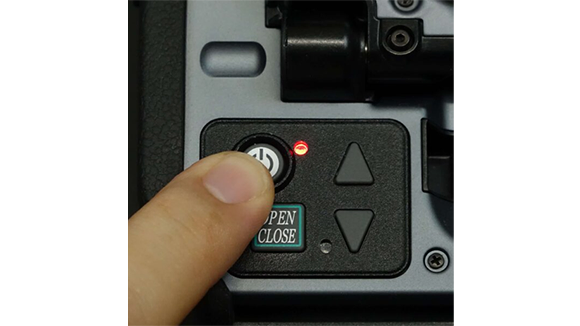

1. 光ファイバ融着接続機の電源をOFFします。

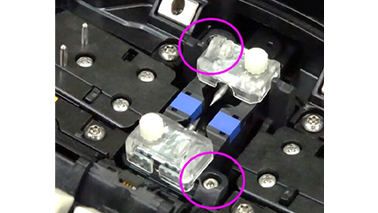

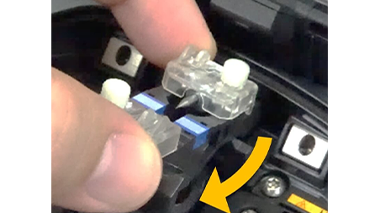

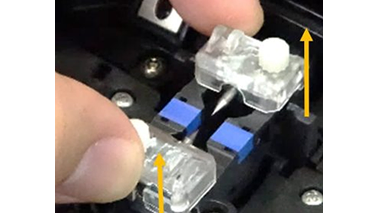

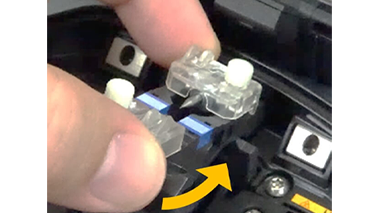

2. V溝の取り外し方

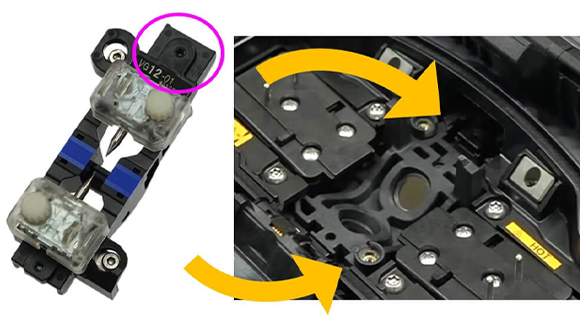

3. 取り付ける向きを確認します。型番シールが貼り付けられている突起側が加熱器側に取り付きます。

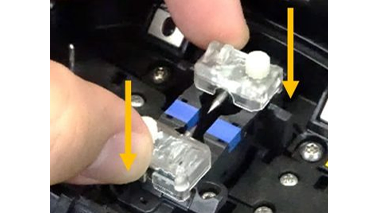

4. 新しいV溝の取り付け方

5.取り付け後

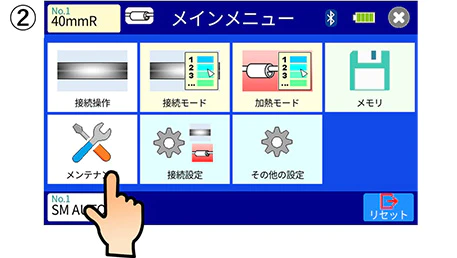

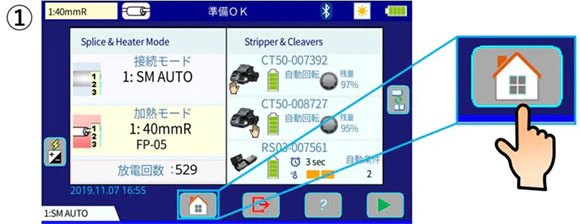

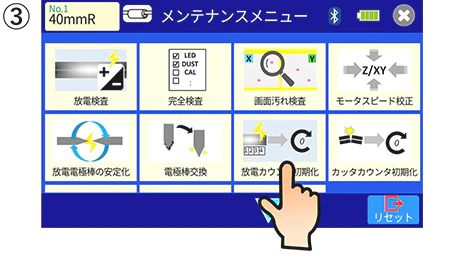

光ファイバ融着接続機のメンテナンスメニューでカウントを初期化して下さい。
(V溝毎に光ファイバ融着接続機は放電カウントを保存していますので、ピッチ交換時は初期化する必要はありません)

• V溝ピッチが異なるV溝に交換する時：　放電カウントの初期化は不要
• V溝ピッチが同じ　V溝に交換する時：　放電カウントの初期化が必要
