CT50 クランプアーム交換方法

クランプアーム交換の必要性

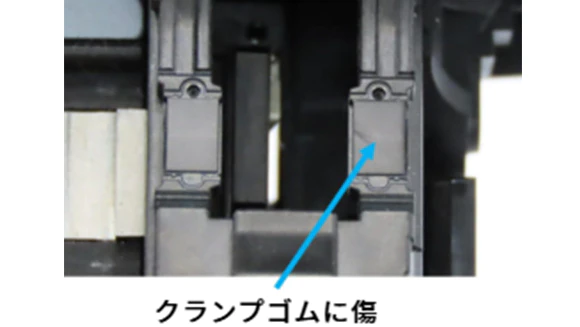

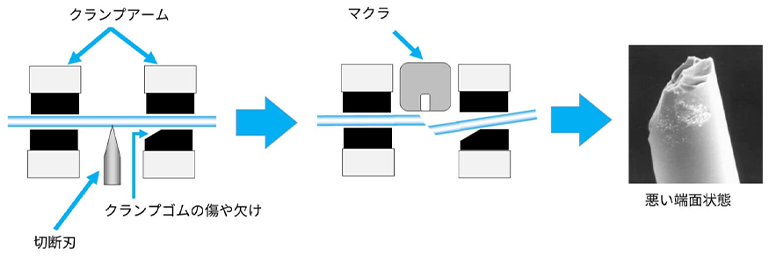

クランプゴムに傷や欠けが入っていると、クランプゴムで光ファイバを適切に把持できません。

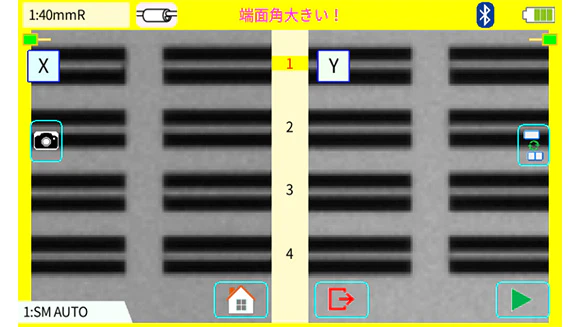

その状態で切断を行うと光ファイバに傷をうまくつけられず、良好な端面が得られなくなります。

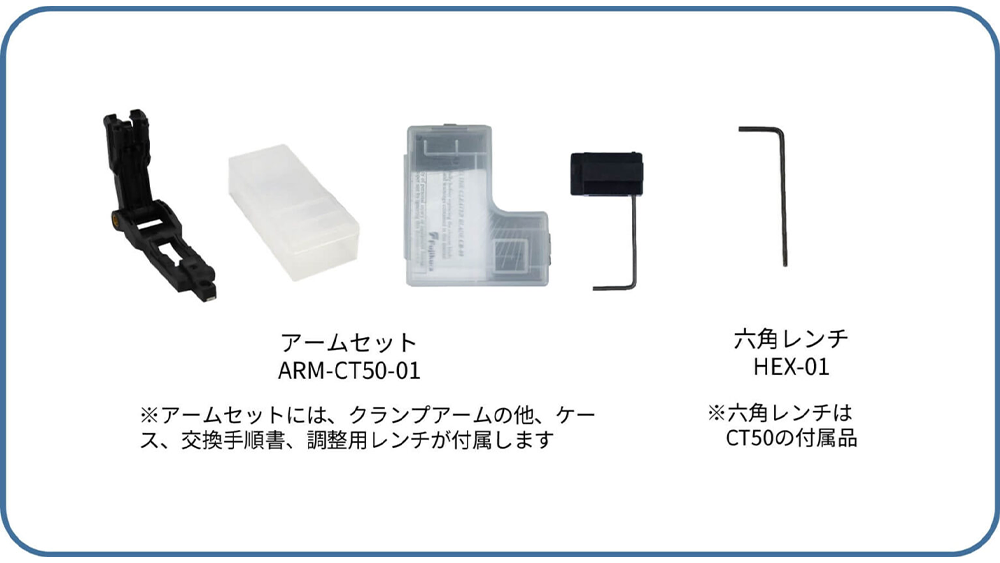

クランプアーム交換のタイミング：下記状況が発生した時

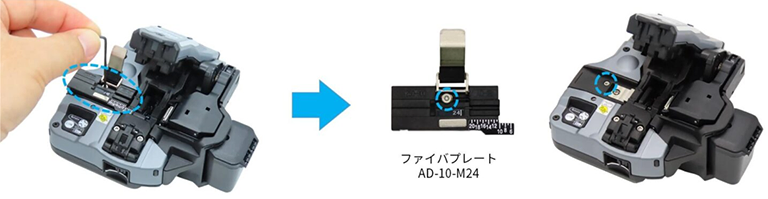

1.ファイバプレート(AD-10-M24等）がついている場合は六角ネジを緩めて取り外します。
※交換作業で、下側クランプアームを上げる際にひっかかるため。

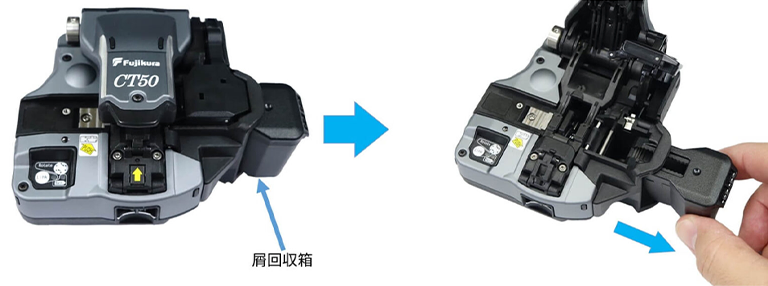

2. 屑回収箱を取り外します。

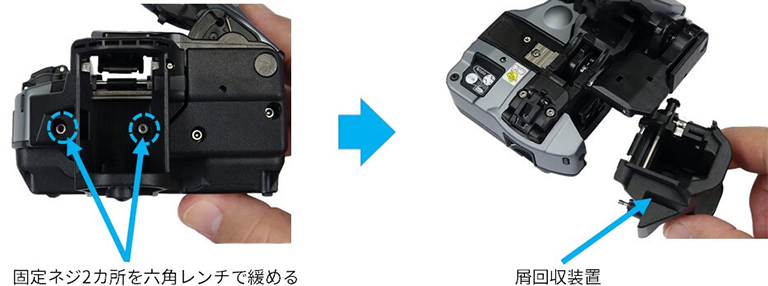

3. 屑回収装置を取り外します。

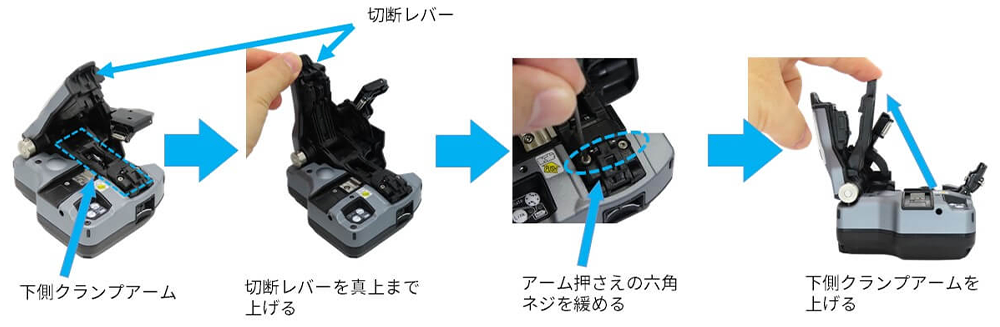

4. 下側クランプアームを上げます。

※切断刃は、手で触れないようにご注意ください。

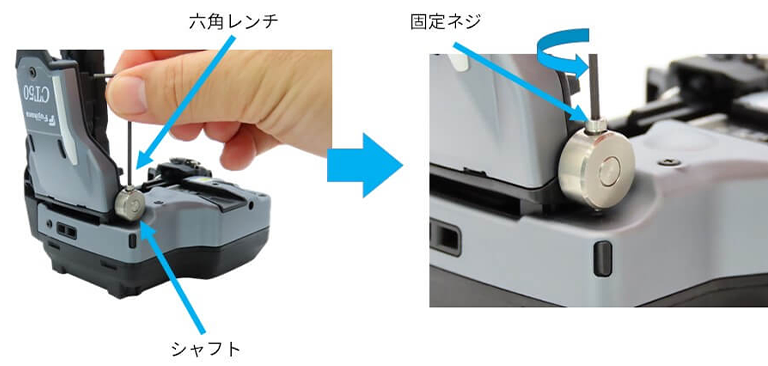

5. シャフトの固定ネジを六角レンチで緩めます。

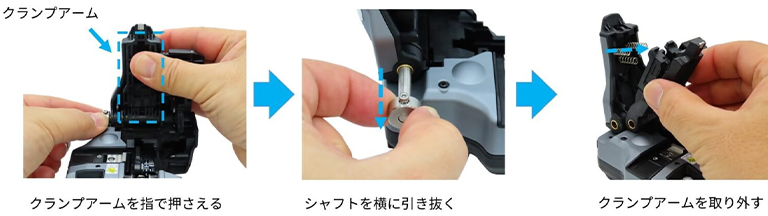

6. クランプアームを取り外します。

※クランプアームを押さえないとバネの力でクランプアームが飛び出します。
切断刃は鋭利な刃物ですので、手で触れないように注意して作業してください。

7. 新しいクランプアームの穴にバネを入れます。

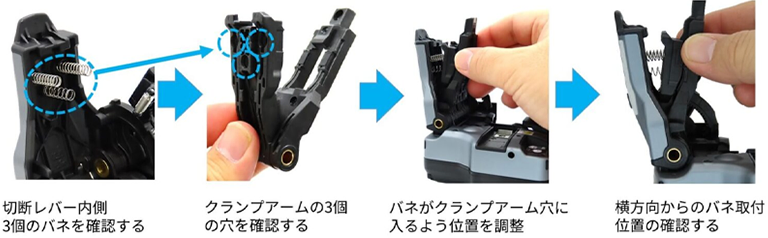

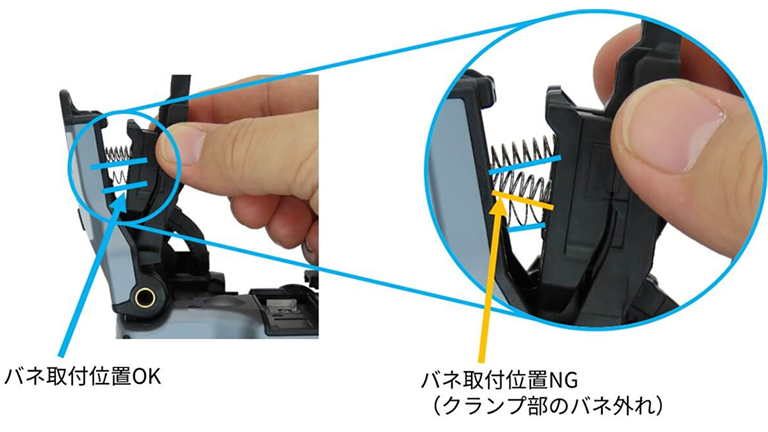

8. バネ取り付け状態の確認方法

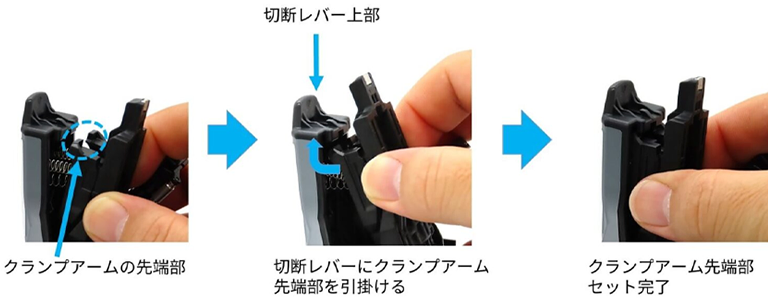

9. クランプアームの先端部を切断レバー上部に引っ掛けます。

※クランプアームをセットする際、切断レバーのバネが穴から外れないよう注意してください。

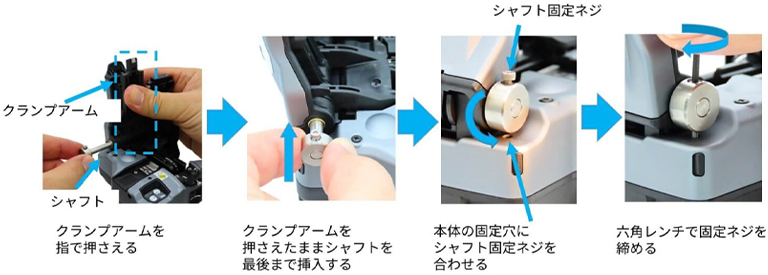

10. シャフトを挿入して固定ネジを締めます。

※シャフトは穴位置が合っていればスムースに入るため、無理に押し込まないよう注意してください。

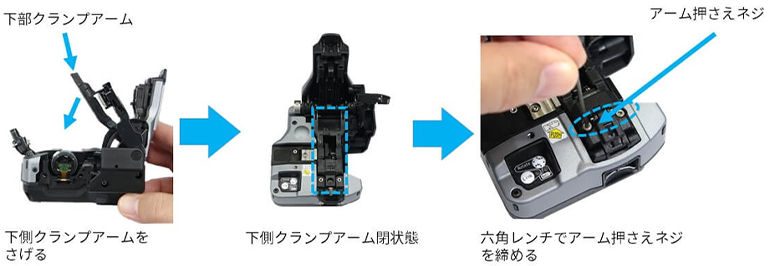

11. 下側クランプアームを下にさげて固定します。

※切断刃は鋭利な刃物ですので、手で触れないように注意して作業してください。

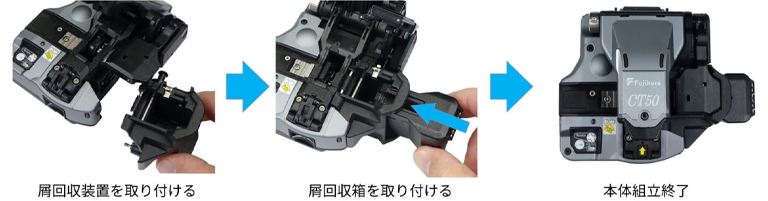

12. 屑回収装置、屑回収箱を本体に取り付けます。

※切断刃の高さ調整が必要です。調整方法は別動画を参照ください。
刃高調整が終わるまで、切断刃ポジションや刃高調整ダイヤルは動かさないでください。
