CT50 切断刃交換方法

切断刃交換のタイミング

切断刃交換のタイミング

• 切断刃の全ポジション使用後

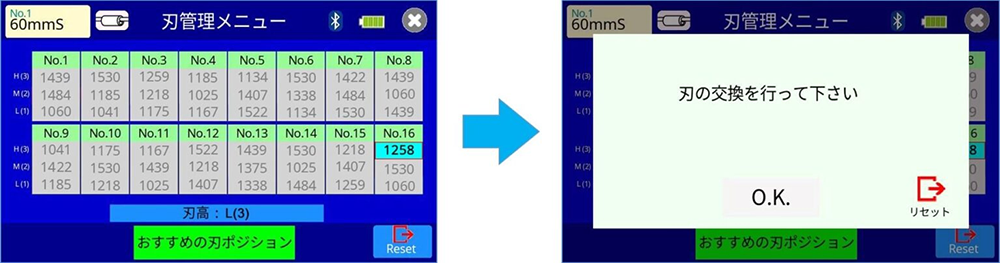

  光ファイバ融着接続機と無線通信接続していれば、光ファイバ融着接続機のモニタ画面にメッセージが出ます。

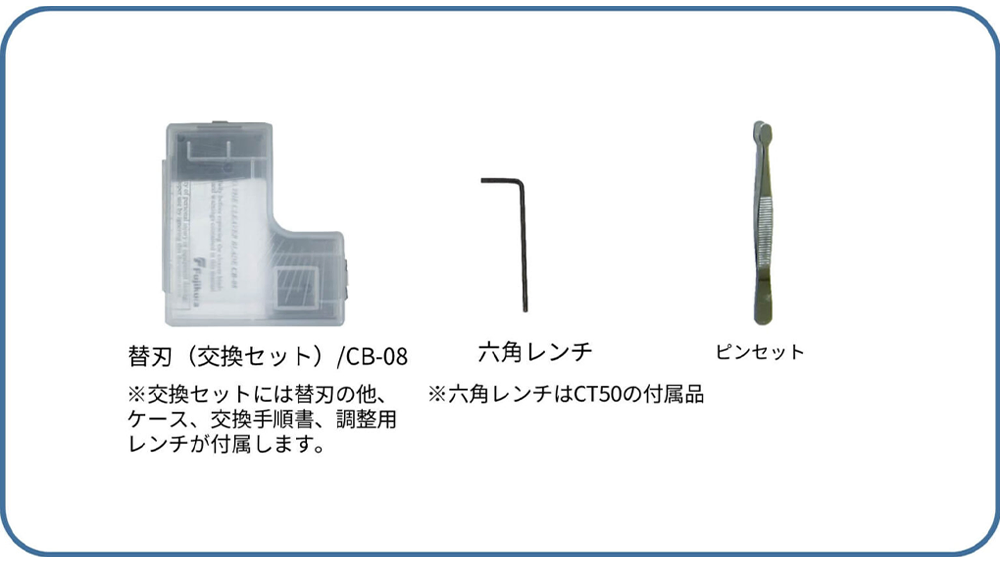

必要な関連工具

切断刃交換手順

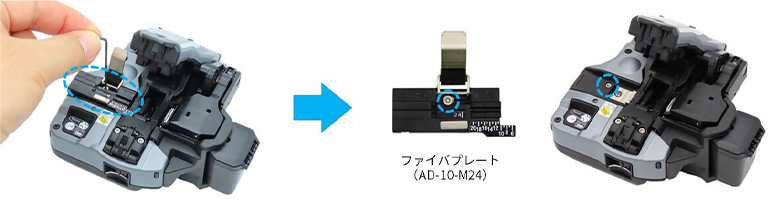

1. ファイバプレート(AD-10-M24等）がついている場合は六角ネジを緩めて取り外します。
※切断刃交換作業で、下側クランプアームを上げる際にひっかかるため。

2. 本体前面にある刃高調整ダイヤルを初期位置「L」または「1」に合わせます。

3. 刃ポジションの初期位置（真上の数字）「1」であることを確認してください。

• 刃ポジションが「1」以外の場合

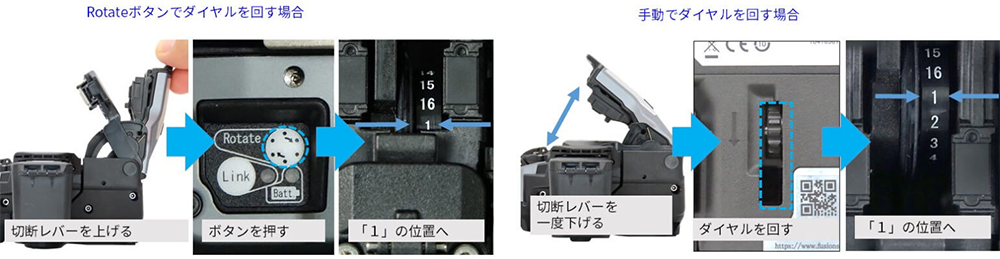

  Rotateボタン、又は本体裏側の刃回転ダイヤルを使用し「1」にしてください。

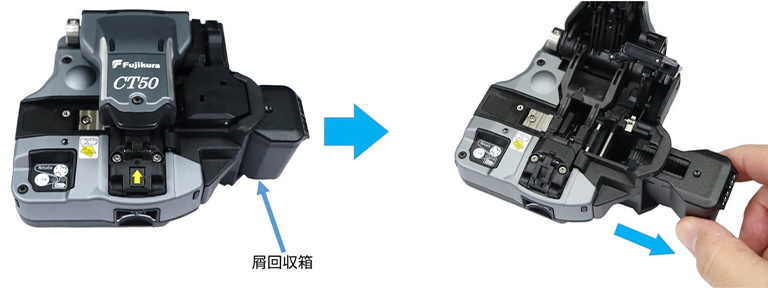

4.  屑回収箱を取り外します。

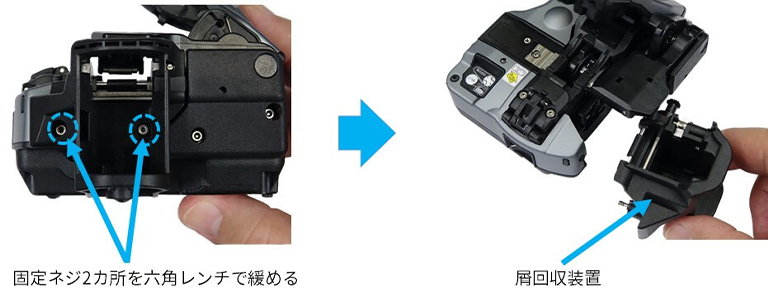

5. 屑回収装置を取り外します。

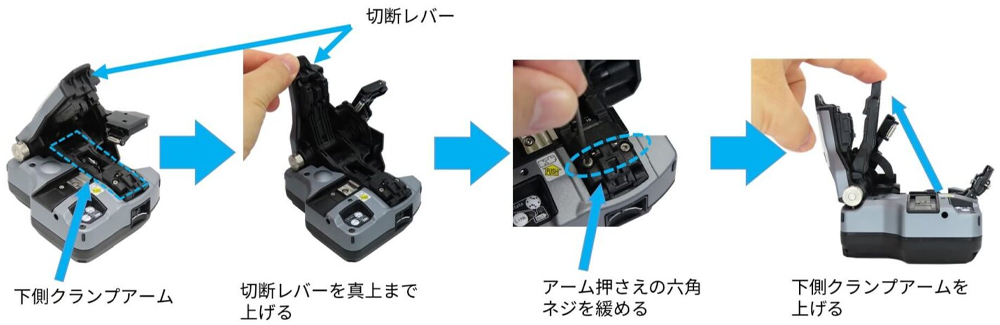

6. 下側クランプアームを上げます。

※切断刃は、手で触れないようにご注意ください。

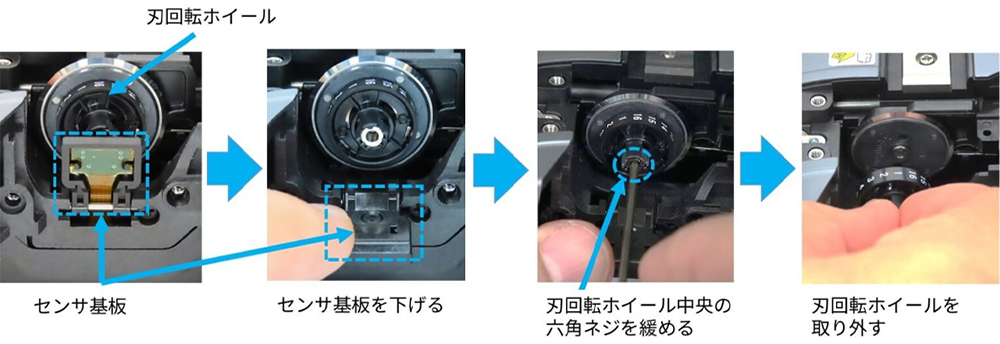

7. 切断刃の横にある刃回転ホイールを取り外します。

※センサ基板は強く押し下げないでください。
※切断刃は手で触れないようにご注意ください。

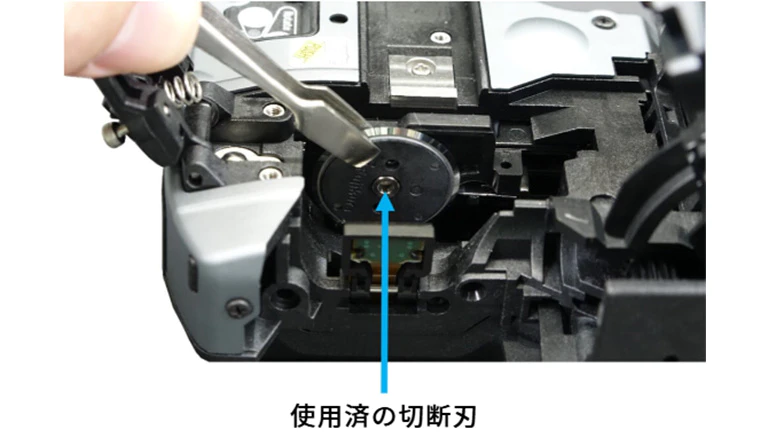

8. ピンセットを使い使用済の切断刃を取り外してください。

※切断刃は鋭利な刃物ですので、手で触れないように注意して作業してください。

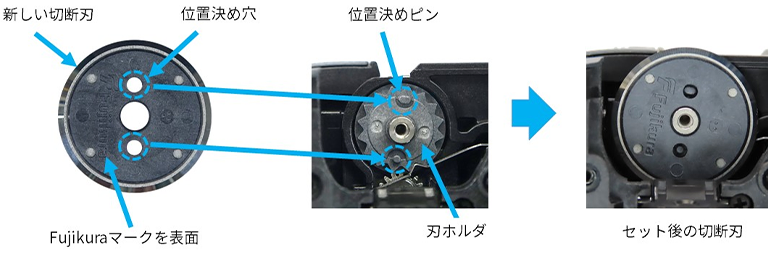

9. 新しい切断刃を刃ホルダの位置決めピンにセットします。

※切断刃は鋭利な刃物ですので、手で触れないように注意して作業してください。

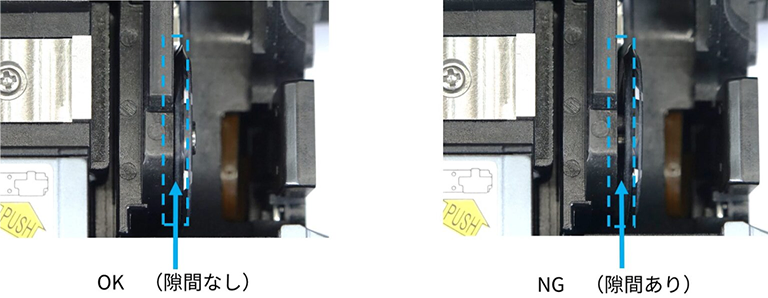

10. セット後に切断刃が刃ホルダに突き当たり隙間がないことを確認してください。

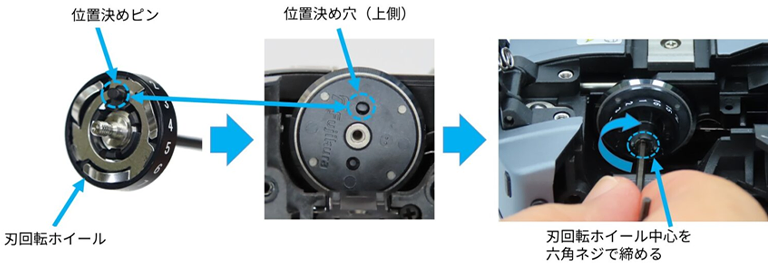

11. 刃回転ホイールを取り付けます。

※切断刃は鋭利な刃物ですので、手で触れないように注意して作業してください。

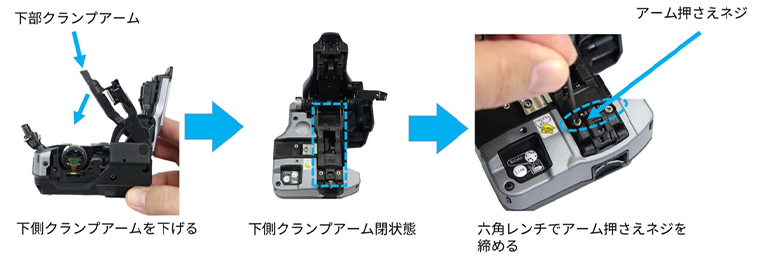

12. 下側クランプアームを下にさげて固定します。

※切断刃は鋭利な刃物ですので、手で触れないように注意して作業してください。

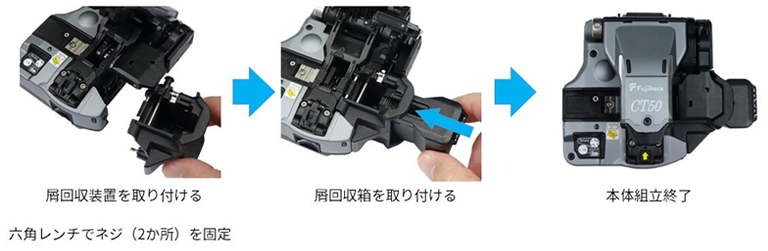

13. 屑回収装置、屑回収箱を本体に取り付けます。

※切断刃は鋭利な刃物ですので、手で触れないように注意して作業してください。

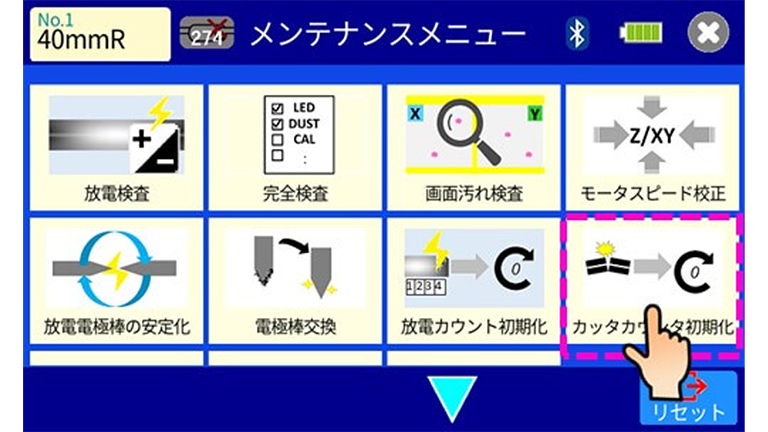

14. 光ファイバ融着接続機のメンテナンスメニュー内にあるカッタカウンタ初期化を実行して切断刃交換終了です。

※切断刃の高さ調整が必要です。調整方法は別動画を参照ください。
