単心光コネクタ
単心光コネクタは、SCコネクタ、LUコネクタ、MUコネクタ、FCコネクタ、およびDuplexタイプコネクタがあります。光ファイバ心線には、シングルモード光ファイバとマルチモード光ファイバをお選びいただけます。
製品紹介

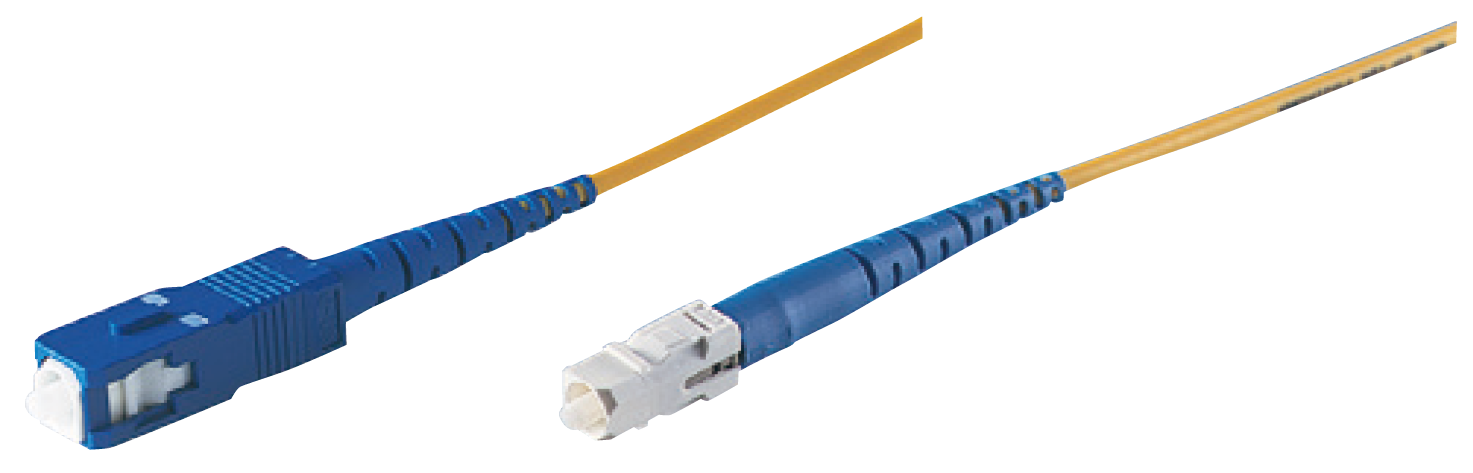

SCコネクタ
SC コネクタ SC2 コネクタ
*着脱には専用工具が必要になります。

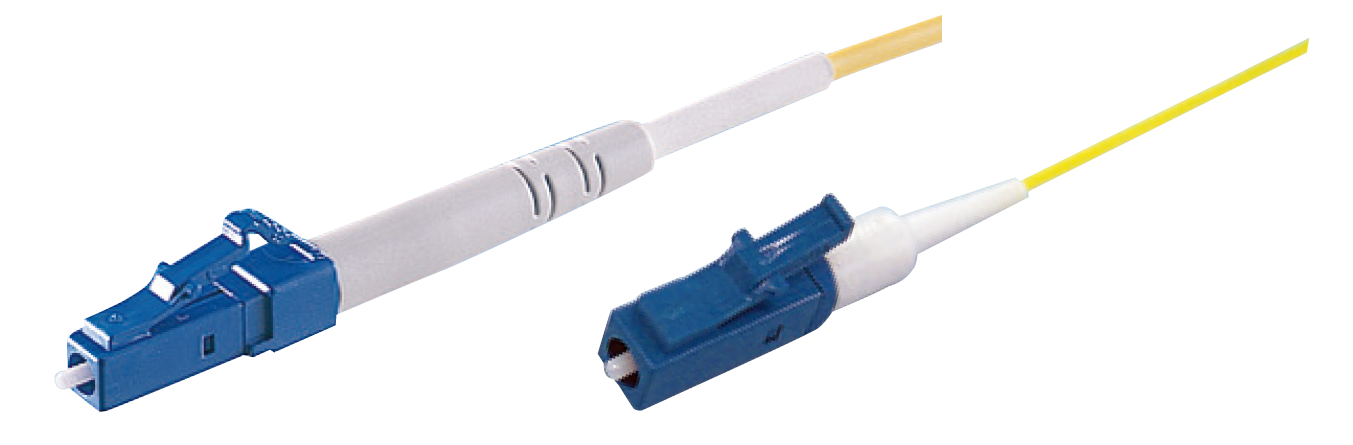

LCコネクタ
コードタイプ 心線タイプ

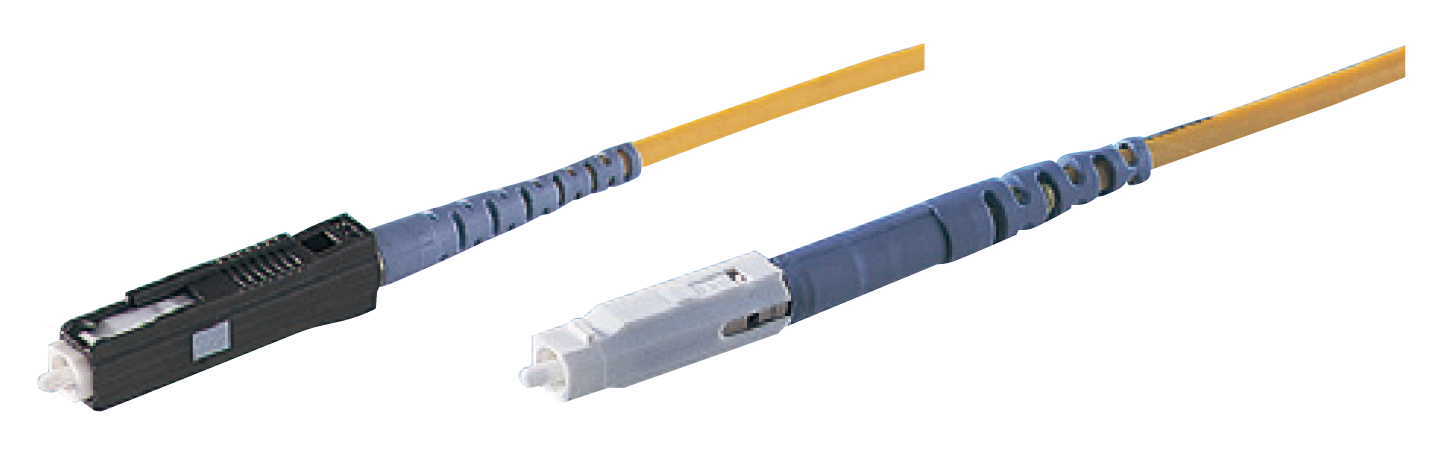

MUコネクタ
MU コネクタ MUJコネクタ
*着脱には専用工具が必要になります。

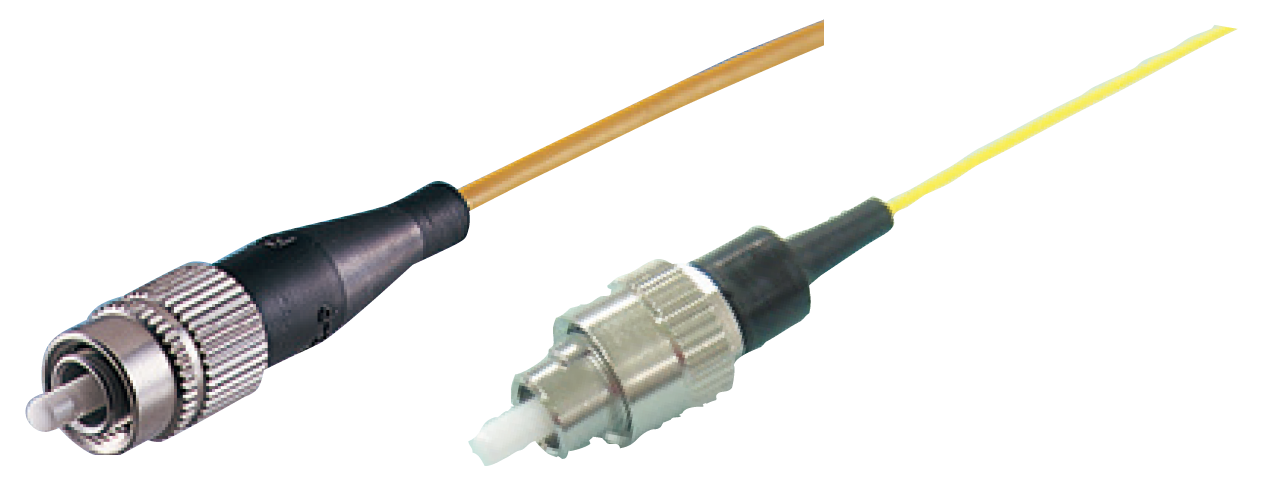

FCコネクタ
コードタイプ 心線タイプ
Duplexタイプコネクタ

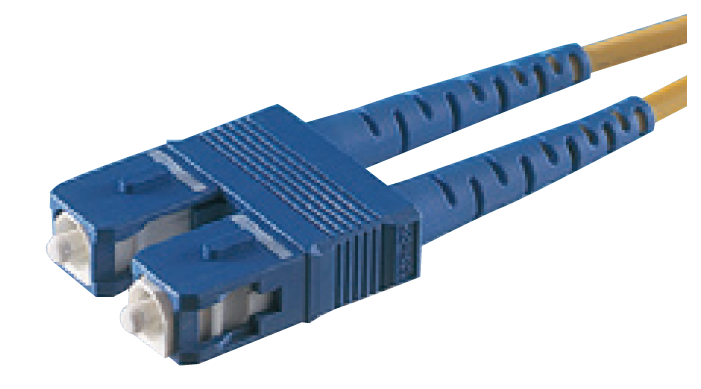

SCFコネクタ(SCF)
LCコネクタ(DXLC)
適用表
| 光コネクタ種類 | シングルモードファイバ・マルチモードファイバ | ||||||||
| 研磨方法 （GI(MM)はPC研磨のみ可能） | 適用心線径・コード径 | ||||||||
| 心線 | 単心コード | リボン | |||||||
| PC | SPC | UPC | APC | Φ0.9 | Φ2 | Φ2.8 | Φ2×2 | ||
| SC | SC | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| SC2 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||
| SCF | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||
| LC | LC | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||
| DXLC | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||
| MU | MU | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||
| MUJ | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||
| FC | FC | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
光学的仕様
| 項目 | シングルモード | マルチモード | |
| ファイバ種類 | SM10/125 (R15、R30) | GI50/125 GI62.5/125 | |
| 適合光コネクタ | SC, LC, MU, FC | ||
| 接続損失 （対マスタ） | PC 研磨 | 0.5dB以下 | 0.3dB以下 |
| SPC 研磨 | 非対応 | ||
| UPC 研磨 | |||
| APC 研磨(*1) | |||
| 反射減衰量 | PC 研磨 | – (*2) | – (*2) |
| SPC 研磨 | 40dB 以上 | 非対応 | |
| UPC 研磨 | 50dB 以上 | ||
| APC 研磨(*1) | 60dB 以上 | ||
*1. LC, SC, MUコネクタはAPC研磨非対応
*2. 反射減衰量のご要望の場合には弊社営業までお問い合わせください
光コネクタのフェルール研磨方式
コネクタ付き光ファイバコードの用途や反射減衰量の要求に適合するフェルール研磨方式をお選びください。
| フェルールの研磨方式および端面形状 | 特徴 | 反射減衰量(SM) | |

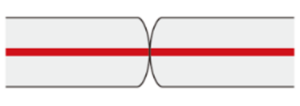

| PC 研磨(PC) (*3) |  | 球面研磨された端面を突き合わせて、ファイバ同士を密着させて確実に接続します。 | – |
| スーパー PC 研磨 (SPC) (*4) | 反射を低減させたPC研磨です。 | 40dB以上 | |
| ウルトラ PC 研磨(UPC) (*4) | 反射をSPCよりさらに低減させたPC研磨です。 | 50dB以上 | |

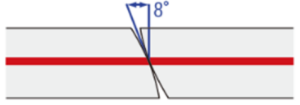

| 斜め PC 研磨(APC) |  | 球面状に斜め研磨することで、UPCよりもさらに反射を低減させた研磨です。 | 60dB以上 |
*3. PCはPhysical Contactの略です。
*4. AdPCをご希望の場合は、注文時にご指定ください。
異なる研磨品同士の接続について
PC、SPC、UPC研磨は同じ端面形状であるため、異なる研磨品同士での接続が可能です。
例えばSPC研磨品とUPC研磨品を接続することができます。この場合、反射減衰量はSPC研磨品同士の反射減衰量と同等になります。APCは斜め研磨であるため、PC、SPC、UPC研磨との接続はできません。
